| インターフェース仕様 |
| 対応メディアレート |
OSFP-1600 : 1.6Tbps, 800Gbps, 400Gbps, 200Gbps, 100Gbps |
| テストポート数 |
1x 1.6TbE, 1x 800GbE, 2x 400GbE, 4x 200GbE, 8x 100GbE |
| インターフェースオプション |

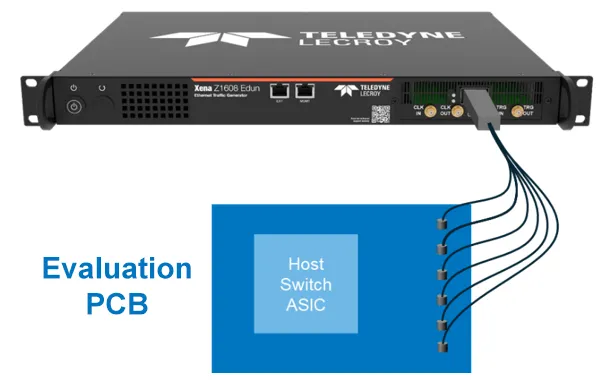

OSFP-1600 ケージ
224G SerDes – Line Code / IEEE/ETC*
- 1 x 1.6TE – PAM4 / 802.3dj
- 1 x 800GE – PAM4 / 802.3dj
- 2 x 400GE – PAM4 / 802.3dj
- 4 x 200GE – PAM4 / 802.3dj
112G SerDes – Line Code / IEEE/ETC*
- 1 x 800GE – PAM4 / 802.3df (D2.0) / ETC
- 2 x 400GE – 802.3ck
- 4 x 200GE – 802.3dj / 802.3ck
- 8 x 100GE – 802.3ck
* ETC = Ethernet Technology Consortium
|
|
I2C RX/TX トランシーバ アクセス速度
|
最大1MHz（実際の速度はトランシーバーモジュールに依存します）
|
|
Clock Input/Output
|
2.048MHz、10.000MHz、156.25MHz、625MHzのクロック入出力をSMAコネクタ経由で外部機器に提供
オシロスコープのジッタ測定などに有用。
|
|
External Transceiver I/O
|
XIO接続によるトランシーバーの直接制御
|
|
Trigger And Sync
|
トリガー入力/出力および2台以上のZ1608 Edun（最大4台のEdunシャーシ）間の同期用SMAコネクタ
|
| レイヤ1機能 |
|
Pattern Generation
|
-
PRBS-7, PRBS-9, PRBS-10, PRBS-11, PRBS-13, PRBS-15, PRBS-20,PRBS-23, PRBS-31, PRBS-49, PRBS-58
-
SSPRQ test pattern (IEEE 802.3 Clause 120.5.11.2.3)
-
Square Wave (IEEE 802.3 Clause 120.5.11.2.4)
-
Statistics: Lock status, PRBS errors, PRBS error rate
|
|
物理符号化サブレイヤ
|
PCS仮想レーンからSerDesへのマッピング構成
|
|
前方誤り訂正(FEC)
|
RS-FEC KP (544, 514, t=15), IEEE 802.3 Clause 76
|
|
FECエラーインジェクション
|
-
RS-FEC KP (544, 514, t=15), IEEE 802.3 Clause 76
-
構成: 連続、誤りコードワード、サイクルあたりの総コードワード数、コードワードあたりの誤りシンボル数
-
ビットエラーマスクモード：Static, Rotate, Increment
-
事前定義プロファイル：最大連続非訂正可能（リンク損失なし）、最小連続非訂正可能（リンク損失あり）
-
ループモード：シングル、連続、リピート
-
エラーインジェクション統計：総符号語数、総訂正不能符号語数、総訂正可能符号語数、総エラーフリー符号語数、符号語誤り率、および総シンボル誤り数
|
|
物理メディア接続層
|
-
SM-PMA Symbol multiplexing (Clause 176)
-
BM-PMA Bit multiplexing (Clause 120)
|
Reconciliation Sublayer
(Local/Remote Fault feature)
|
-
Normal: 802.3規格に従って動作
-
Force Local：継続的に “Local Fault indication”を送信
-
Force Remote：継続的に “Remote Fault indication”を送信
-
Disabled：受信側で受信した内容に関わらず、ポートはローカル/リモート障害指示に応答しない
|
|
PMA エラーインジェクション
|
PMA層におけるミリ秒精度での繰り返し可能なエラーインジェクション
|
|
Link Flap
|
ミリ秒（ms）単位での精度を保った単発または継続的なリンクダウン
|
|

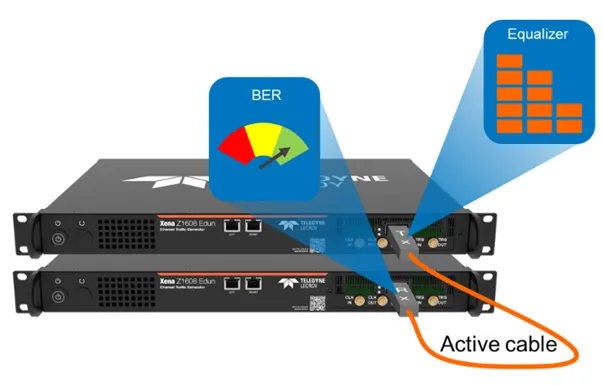

イコライゼーションコントロール
|
-
Txイコライゼーションコントロール
-
Rxイコライゼーションコントロール：CTLE, AGC Adapt, OC Adapt, DFE Tap, CDR, Pre FFEs, Post FFEs
|
|
Signal Integrity Analysis
|
PAM4変調信号品質解析のための高度な信号完全性ビュー
|
|
PPM Sweep
|
linear or step sweep +/- 100 ppm
|
| 送信エンジン |
|

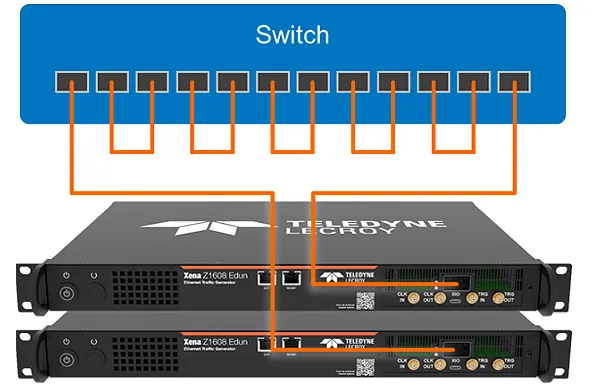

トラフィック生成
|
-
ワイヤースピードでのマルチストリームトラフィック生成
-
ポートあたり最大256のハードウェアストリーム
-
各ストリームはフィールドモディファイヤを使用して数百万のトラフィックフローを生成可能
|
|
送信ラインクロック調整
|
-100～100 ppm（1 ppm単位で設定可能、全ポート共通）
|
| 発振器特性 |
- 初期精度+/- 1ppm
- 周波数ドリフト(1年目以降+/- 2ppm,20年以上+/- 3ppm)
- 温度安定性：+/- 0.5 ppm
|
| 送信コントロール |
-
-1000 ppm相当のアイドルギャップを強制することで実効ラインレートの調整をサポート（10 ppm単位で増分）
-
設定可能なインターフレームギャップ（IFG）：16～63バイト（デフォルトは20B：12B IFG + 8B プリアンブル）
-
OpticalレーザーまたはCopperリンクの有効化/無効化をサポート
|
| ループバックモード |
-
L1 RX-to-TX: 受信したパケットはすべてTX経由で反射
-
TX(on)-to-RX: パケットはTXから送信されるが、内部的に直接RXにも送信
-
TX(off)-to-TX: パケットは直接RXに送信（リンク同期不要）
-
Port-to-Port: 受信したパケットはすべて隣接ポート経由で送信
|
| ポート送信スケジューリングモード |
-
Normal（ストリームインターリーブモード）：デフォルトのスケジューリングモード。正確なレートを維持し、パケット間フレーム間隔の変動は最小限。
-
Uniform：パケット間フレーム間隔を100%均一化。設定レートからのわずかな偏差を許容。
-
Sequential：ストリームを連続的に順次にスケジューリング。ストリームごとのパケット数は設定可能。
-
Burst：ストリーム毎にバーストトラフィックを発生。動作するストリームでのバーストはバーストグループを形成。ユーザーはバーストグループの開始から次のバーストグループの開始までの時間を指定。
|
| ストリームプロファイル |
-
パケット長：固定；増分、ランダム、バタフライ。最小56バイト、最大16Kバイト。
-
パケットペイロード：増分8ビット、カスタムパターン（最大18B繰り返し）
-
設定可能なバーストサイズとバースト密度を備えたバーストトラフィック
-
フロー制御：VLANタグ付きトラフィックとタグなしトラフィックの両方に対するPFCサポート
|
| ストリームヘッダータイプ
|
Ethernet, VLAN, ARP, IPv4, IPv6, UDP, TCP, LLC, SNAP, GTP, ICMP, RTP, RTCP, STP, SCTP, MacCtrl, MPLS, PBB, FCoE, FC, IGMPv2, GRE, GTP, VxLAN, NVGRE, DHCPv4, Geneve, eCPRI, RoE, PWE, PFC, Custom.
|
| ストリームモディファイヤ |
-
ストリームあたり最大8個の24ビット編集可能
-
増分、減分、またはランダムモードの24ビットヘッダーフィールドモディファイヤ
-
各モディファイヤは設定可能なビットマスク、繰り返し回数、最小値、最大値、ステップ幅のパラメータがあります
|
| レイヤ2エラーインジェクション |
-
最小サイズ（最小56バイト）、最大サイズ（最大12288バイト）のパケット長
-
FCSエラー、シーケンスエラー、順序エラー、ペイロード完全性エラー、テストペイロードエラー
|
| マルチキャスト |
-
IPv4サポート
-
最大8つのマルチキャストグループアドレス
-
IGMPv2: Join (with configurable repeat interval), Leave All-Devices, Leave, General Query, Group Query
-
IGMPv3: Exclude (with configurable repeat interval), Include, Change-to-Exclude, Change-to-Include, Multi-group record support
|
| ARP/NDP/Ping |
-
自動アドレス解決
-
ポートごとおよびストリームごとの要求に対する自動応答
|
| LLDP |
-
設定可能なLLDP動作モード、タイマー、およびTLV
-
必須およびオプションのTLVタイプをサポート
-
受信したLLDP情報を表示
|
| 送信統計 |
-
ストリーム単位: ビット/秒、バイト/秒、パケット/秒、パケット数、バイト数
-
ポート単位: ARP、NDP、Ping、要求と応答
-
ポート単位のインジェクションエラー: FCSエラー、シーケンスエラー、誤順序エラー、ペイロード整合性エラー、テストペイロードエラー
-
ポートごとに2つのリアルタイムヒストグラム：全トラフィック、特定ストリーム、またはフィルタに対する送信パケット長、IFG、または遅延分布
|
| パケットスケジュールモード |
-
Normal（ストリームインターリーブモード）：標準スケジュールモード。高精度レート、パケットIFG変動は最小限。
-
Strict Uniform：100%均一のIFG。設定されたレートに対する偏差が少々発生。
-
Sequential packet scheduling（連続的ストリームスケジュール）：ストリームが順番に連続して流れるようにスケジュール。ストリーム毎にパケット数を設定可能
-
Burst：ストリーム毎にバーストトラフィックを起こす。動作するストリームでのバーストはバーストグループを形成。ユーザーはバーストグループの開始から次のバーストグループの開始までの時間を指定。
|
| 受信エンジン |
| トラフィック受信能力 |
ポートあたりの追跡可能なRxストリーム数：2016（ワイヤースピード）
|
| 受信統計 |
-
ストリーム単位: ビット/秒、バイト/秒、パケット/秒、パケット数、バイト数
-
ストリーム単位: パケット損失、順序異常、ペイロードエラー
-
ストリーム単位: レイテンシとジッタ（最小値、最大値、平均値）
-
ポート単位: ARP、NDP、Ping（要求数と応答数）
-
ポート単位の注入エラー: FCSエラー、シーケンスエラー、順序エラー、ペイロード整合性エラー、テストペイロードエラー
-
ポートごとのリアルタイムヒストグラム2種: 全トラフィック、特定ストリーム、またはフィルタ対象のRXパケット長、IFG、または遅延分布
-
フィルタ統計: ビット/秒、バイト/秒、パケット/秒、パケット数、バイト数
|
| 遅延計測 |
-
最大256ストリームで遅延を測定可能
-
精度：±16 ns
-
分解能：1 ns（レイテンシ測定はキャリブレーション可能で、トランシーバモジュールのレイテンシを除去可能）
-
測定モード： Last-to-last, last-to-first, first-to-last, first-to-first
|
| ジッター計測 |
-
最大256ストリームでジッターを測定可能
-
MEF10規格準拠のジッター（パケット遅延変動）測定を1ナノ秒精度で実施
|
| トラフィックフィルタ |
-
6x 64bitパターンマッチ（オフセット、ビットマスク機能を含む
-
6x フレーム長比較（短、長、比較）
-
6つのフィルタを設定可能（マッチ項と長さの論理式で表現）
|
| フィルタ統計 |
フィルタ毎：RX Mbit/s、パケット/s、パケット数、バイト数
|
| キャプチャ機能 |
-
開始トリガー条件：FCSエラー、フィルタ一致、ペイロードエラー、手動
-
停止トリガー条件：FCSエラー、フィルタ一致、ペイロードエラー、手動、バッファフル
-
パケットあたりのキャプチャ制限：16～16383バイト
-
ポートあたりのワイヤスピードキャプチャバッファ：64 kB
-
ポートごとの低速キャプチャバッファ（10 Mbit/s）：4096パケット（任意サイズ）
-
パケットヘッダー自動デコード
|
| ハードウェア仕様 |
| 寸法 |
-
高さ1ラックユニット（RU）モジュールスロット１
-
1“ (H) x 19“ (W) x 15“(D) (4.8 x 48.26 x 37cm)
-
19インチラックマウント（EIA準拠）
-
前面-背面 排気
|
| 重量 |
13.89 lbs (6.3 kg)
|
| 環境 |
動作温度：10～35℃。保存温度：-40～70℃。湿度：8％～90％
|
| 消費電力 |
-
AC：100-240V
-
周波数：50-60Hz
-
最大電力：600W
|
| 規制 |
FCC (米国)、CE (欧州)
|
| ユーザーインターフェース |
-
シャーシ電源オン/オフ
-
管理用RJ45イーサネット（100/1000M BASE-T）
-
管理インターフェースアドレス：IPv4およびIPv6、静的またはDHCP
-
XenaManager（XM）、Xena OpenAutomation（XOA）、XOA CLI
-
Xena2544、Xena2889、Xena3918、Xena1564
|
| コネクタ挿入数 |
Z1608 Edunモジュールには、最適な信号完全性と性能を実現するため、高品質な224Gbps対応電気式OSFPコネクタが搭載されています。これらのOSFPコネクタは、最適な信号完全性が保証される最小1000サイクル（挿入回数）をサポートします。
|
