vMobile™

vMobile™

IP系 試験・測定・監視・検証機 レガシーネットワーク系 試験・測定・監視・検証機

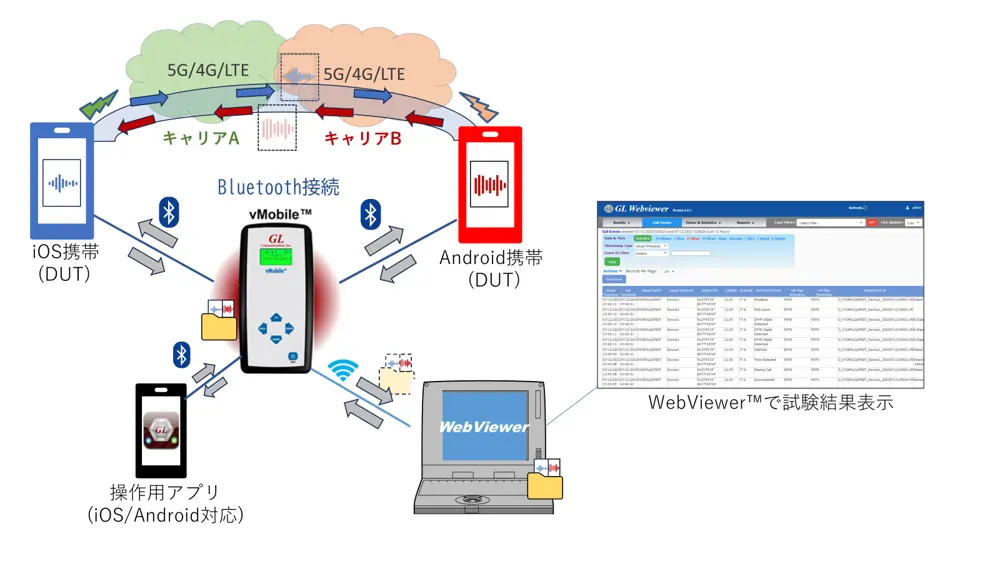

vMobile™は、スマートフォン、その他モバイル無線機器の音声・データ品質を現場で評価できる、携帯型のハンドヘルドテストソリューションです。Bluetooth、アナログ(有線)、PTT(Push-To-Talk)を含む複数の接続方式に対応し、異なったネットワーク・キャリア間や、衛星回線を介した、音声、データ品質の評価が可能です。

vMobile™1台につき、2つの試験デバイスを同時に接続することができます。vMobile™1台ではBluetooth接続範囲内で試験が実施可能で、2台のvMobile™に接続した場合では、試験デバイス間でモバイル通信が可能な範囲であれば、距離制限なく試験を実施することができます。

試験中、vMobile™は、接続されたスマートフォンや無線機の呼制御、音声の送受信・録音までを一括で行います。通話中に受信した音声は録音されたのち、デバイス内部に保存されます。これらのデータは、ユーザーの内部ネットワークを通じて、GLの音声品質解析ソフトウェアとデータベースがインストールされたシステム(ユーザ側デバイス)に転送されます。音声品質の解析はこのデバイス上で実行され、MOSスコアや遅延などの詳細なメトリクスを算出します。

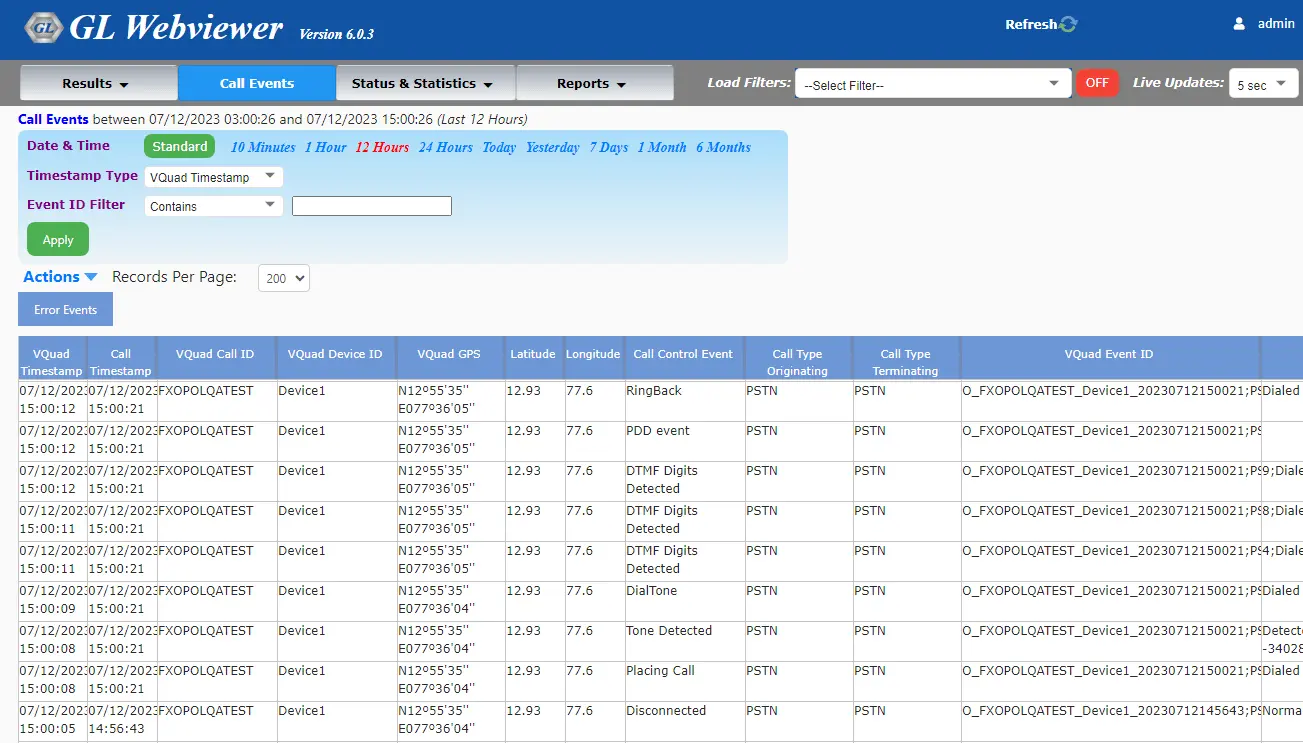

解析結果は、Webブラウザからアクセス可能なGL WebViewer™上でGoogle Mapsと連携して表示され、世界中どこからでも結果の確認と共有が可能です。

vMobile™は、①本体を直接操作するか、②Android・iOSに対応した専用アプリからBluetooth接続、または③WiFi接続したデバイスのWebブラウザ上で遠隔操作することが可能です。いずれの操作方法でも、テストの実行、進行状況確認、設定変更などが可能です。試験結果に関しては、WiFi接続したデバイスで閲覧することができます。



VQTによる音声品質評価表示

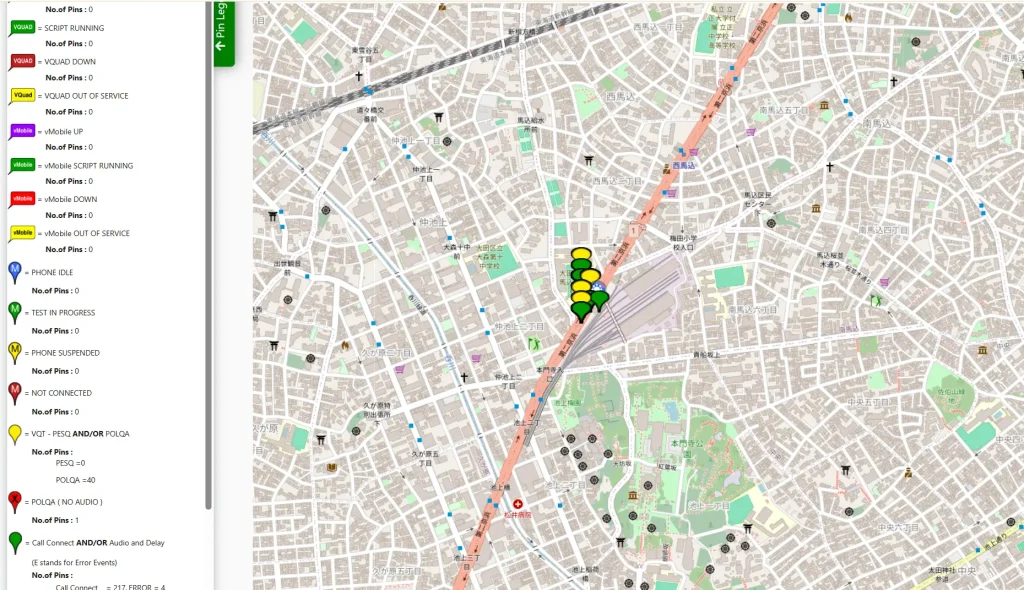

Google Mapによる結果表示

取得したGPS位置情報をもとに、音声品質スコアやコールイベントをGoogle Map上にプロット。プロットは、カラー、スコア範囲などをカスタマイズすることができます。

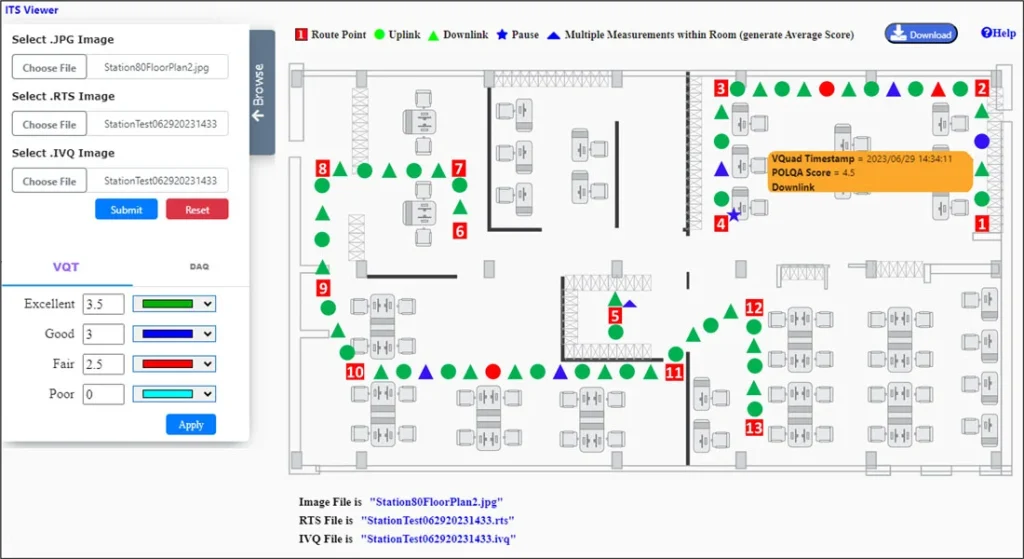

GPSの届かない屋内の音声品質試験

屋内図を下に、設定したルート上でマッピングをしながら試験を実施することで、GPSなしに位置情報に基づいた音声品質を屋内でも実施することができます。

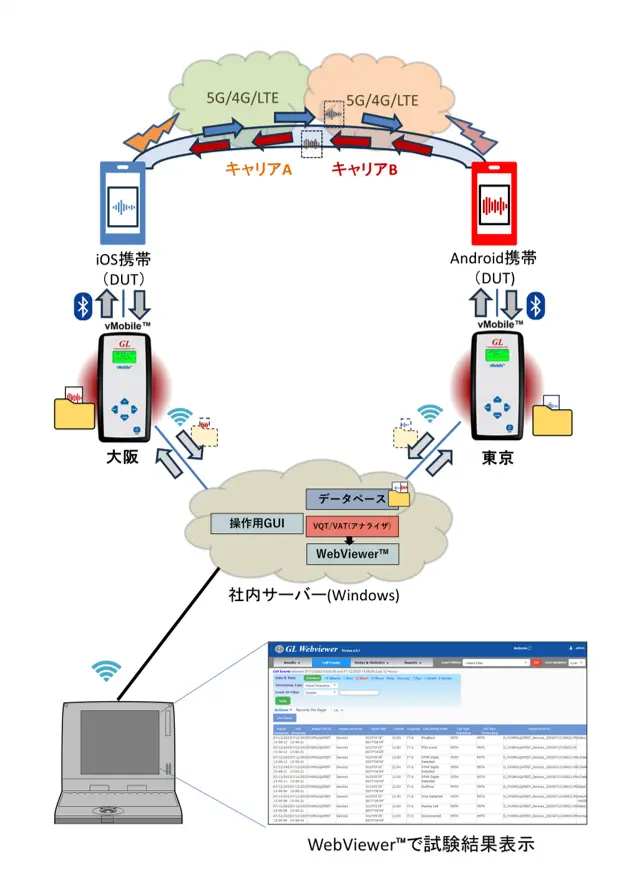

vMobile™2台を使用した長距離間の音声品質評価

vMobile™2台構成では、遠距離のモバイル通信の音声品質試験が実施可能です。例えば、下図のように東京ー大阪間でのモバイル通信の音声品質を測るために、vMobile™を各地点に用意し、1台構成と同様にそれぞれBluetooth接続をした試験デバイスを操作し試験サンプルを得ることができます。その後、GL社が提供する解析環境(データベース、分析ソフト(VQT, VAT)、試験結果をまとめて表示可能なWebViewer™)をインストールした社内サーバーへ接続することで、試験サンプルがvMobile™から自動転送され、晴れて試験結果を表示する事ができます。

筐体仕様
体積 W:89mm H:178mm D:38mm
電源要件 USB Type-C コネクタ、 +5V@650mA(最大)
外部接続
  • 2x Bluetooth®(試験対象用)
  • 1x Wi-Fi (内蔵)
  • 1x オンボードGPS(外部アンテナインターフェース付き)
  • 1x 4線式アナログRJ45(PTT対応モバイルラジオ対応)
  • 1x 3.5mmステレオモニターポート(スピーカー)
  • 1x Bluetooth® (iOS/Android対応コンソールアプリ接続用)
ドライブ容量 5GB
バッテリー容量 • バッテリー寿命: 4時間以上
− 6000mAhの外部バッテリー使用時: 最大13時間まで延長
− 10000mAhの外部バッテリー使用時: 最大18時間まで延長
− 20000mAhの外部バッテリー使用時: 最大38時間まで延長
• 内蔵バッテリーは、0%から100%まで完全に充電するのに2時間かかります。
許容温度 • 動作中: 5℃から45℃
• 保存時: -10℃から60℃
許容湿度 • 10%から95% (結露なし)
通信仕様
4線式アナログ(PTT) Input/Output
• インピーダンス :600 オーム
• 狭帯域:
− 周波数範囲: 204Hz から 3404Hz
− サンプリング: 8k サンプル/秒
− TX/RX 出力レベル範囲: 0dBm から -50dBm
− TX/RX レベル精度: ±1dB
• 広帯域:
− 周波数範囲: 204Hz から 6808Hz
− サンプリング: 16k サンプル/秒
− TX/RX 出力レベル範囲: 0dBm から -50dBm
− TX/RX レベル精度: ±1dB
• 超広帯域:
− 周波数範囲: 204Hz から 20000Hz
− サンプリング: 48k サンプル/秒
− TX/RX 出力レベル範囲: 0dBm から -50dBm
− TX/RX レベル精度: ±1dB
Bluetooth™ Input/Output
• 狭帯域:
− 周波数範囲: 204Hz から 3404Hz
− サンプリング: 8k サンプル/秒
− TX/RX 出力レベル範囲: 0dBm から -50dBm
− TX/RX レベル精度: ±1dB
• 広帯域:
− 周波数範囲: 204Hz から 7200Hz
− サンプリング: 16k サンプル/秒
− TX/RX 出力レベル範囲: 0dBm から -50dBm
− TX/RX レベル精度: ±1dB
オーディオモニター • ステレオヘッドホンまたは外部スピーカー用
• 3.5mm ステレオバランス出力
