Net.Storm

PTP スマートグリッド IP系 試験・測定・監視・検証機 レガシーネットワーク系 試験・測定・監視・検証機



概要

本製品は、ネットワークの耐久テストや性能評価に最適なFPGA搭載の障害エミュレーターです。フィルターで特定のフレームを指定し、指定したフレームに対してDelayやFrame lossなどの任意の障害やスループット制御を適用し、通信品質の劣化を再現できます。

フィルターは、MAC/VLAN/IP/TCP/UDPに加え、SV、GOOSE、MPLSなどのプロトコルにも対応しており、さまざまなネットワーク環境でのテストに柔軟に適応します。また、障害の種類や発生確率を細かく設定でき、特定の通信条件に基づいた精密な試験が可能です。

FPGAによる高速処理により、エミュレーション中の意図しない遅延を最小限に抑え、正確なテスト結果を提供します。リアルタイム性が求められる環境でも、安定した試験を実施できます。

本体は軽量でバッテリー駆動に対応しており、持ち運びが容易なため、フィールドテストにも最適です。また、SNMP、SSH、VNCを使用した遠隔操作が可能で、オンサイトにいなくても制御や監視を行えます。これにより、テスト環境の柔軟性が向上し、さまざまな場面での活用が可能になります。

特徴
  • スループット管理
  • 100% FPGAパフォーマンス
  • 精度 < 1µs
  • フルデュプレックス（Rx+Tx）
  • 16種類×2方向のストリーム：MAC、VLAN、IP、TCP、UDP、MPLS、GOOSEなどのフィルタ
  • タッチスクリーン、マウス、キーボード、VNCリモートコントロール
  • バッテリー駆動/ポータブル
  • SNMP / MIB対応

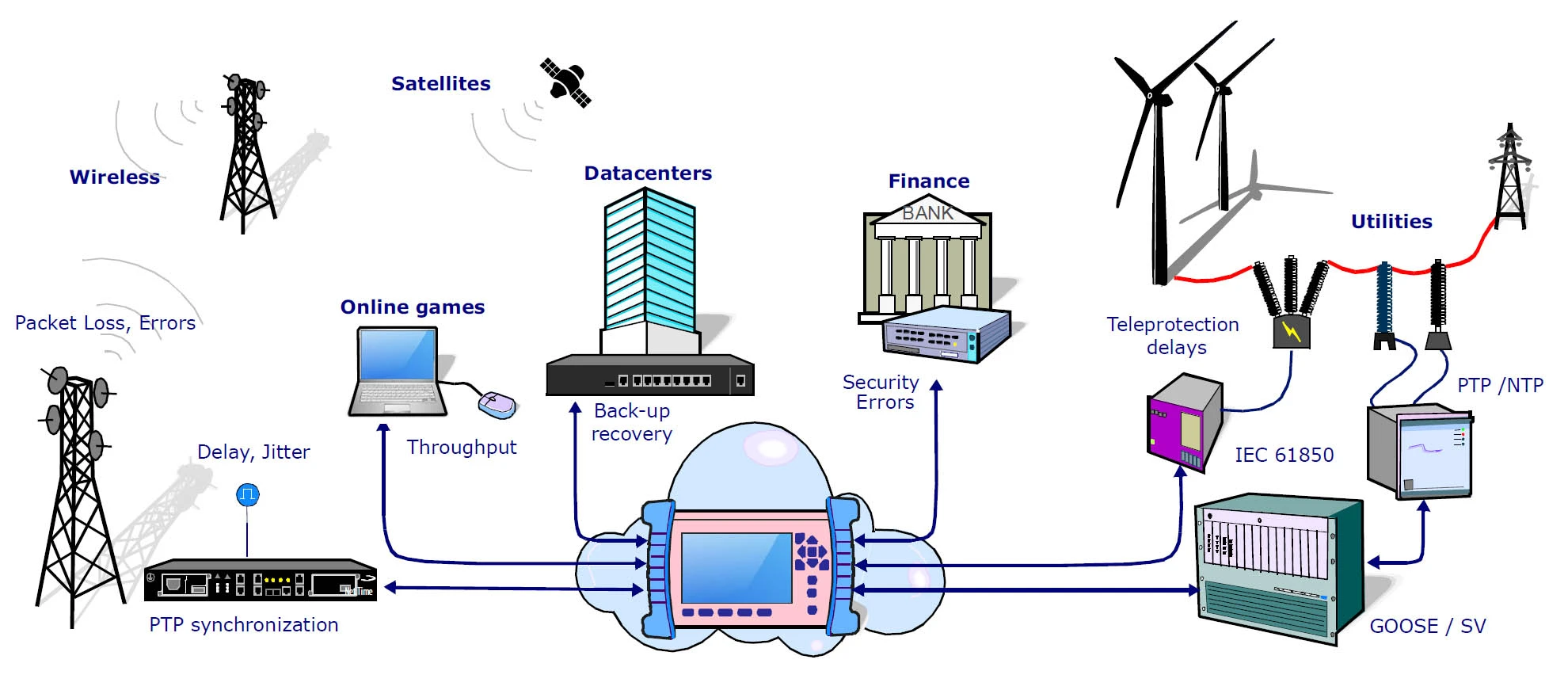

ユースケース

  • 変電所⋯IED、MU、RTUの性能評価
  • データセンタ⋯バックアップ不良時の挙動、セキュリティ試験
  • PTP/NTP⋯時刻同期の精度試験
  • ラボ⋯致命的な欠損や復帰能力を試験するツール開発
  • 教育機関⋯リンク、LAN、WANの品質や性能についての教材
  • IEC 61850導入⋯GOOSE、SVなどのプロトコル試験
フィルター

送信、受信方向それぞれ、個別に15個までフィルターを設定可能です。トラフィックは、フィルタされた15個のFlowと、フィルターされずに残ったDefault をあわせて、最大で16個に分別されます。

MAC IPv4/ IPv6 TCP/ UDP Generic
送信元/宛先MACアドレス
イーサータイプ
VLAN: VID, priority bits		 送信元/宛先IPアドレス
DSCP		 送信元/宛先 ポート
送信元/宛先 ポートそれぞれの最小値/最大値		  GOOSE,
SV, VoIPなど以下の情報で特定できるプロトコル
(frame start, offset, match code, mask)

・　Generic Filter

フレーム内の任意の位置にある、任意のビット列をフィルターとして指定することができるので、様々なプロトコルにも対応が可能です。

・　マスクの設定

マスクを使用し、指定する桁数を設定することで、完全一致だけでなく、部分一致による範囲指定もすることができます。



障害

フィルターで分けられた15個のFlowと、Default それぞれ個別に、任意の障害を設定することができます。

・　帯域幅／スループット 制御

Policing 設定した帯域幅を超過したパケットを破棄する
Shaping 設定した帯域幅を超過したパケットをバッファに蓄積し、順番に処理をさせる

・　パフォーマンス制御

Delay & Jitter 遅延を加える
Frame Loss フレームを消去する
Frame Duplication 同一のフレームを生じさせる
Frame Errors フレームエラーを生じさせる

筐体仕様

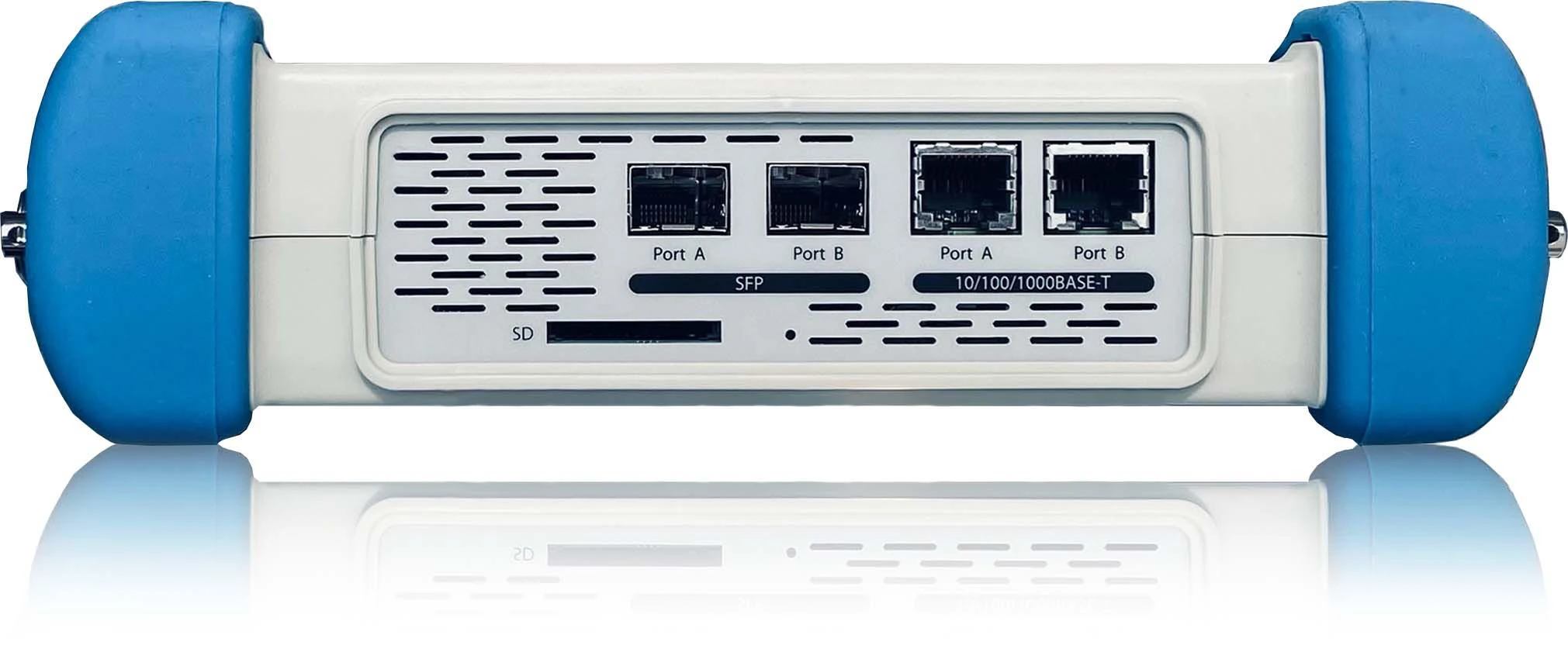

ポート・インターフェース ・2 x RJ-45 10/100/1000BASE-T (電気)
・2 x SFP 10BASE-T, 100BASE-TX, 100BASE-FX, 1000BASE-T, 1000BASE-SX, 1000BASE-LX (光/電気)
フォーマット・プロトコル ・Ethernet frame: IEEE 802.3, IEEE 802.1Q
・IP packet: IPv4 (IETF RFC 791)
・Jumbo frames:最大10kB MTUまで調整可能 (Maximum Transmission Unit)
・計測ポート間のスループット: 1 Gb/s もしくは、 1,500,000 frames/s
Demension ・サイズ　223 x 144 x 75 mm
・重量 1.0 kg (ラバーブート、充電アダプタを含む)
・4.3 inch のTFTカラースクリーン(480 x 272 ピクセル）

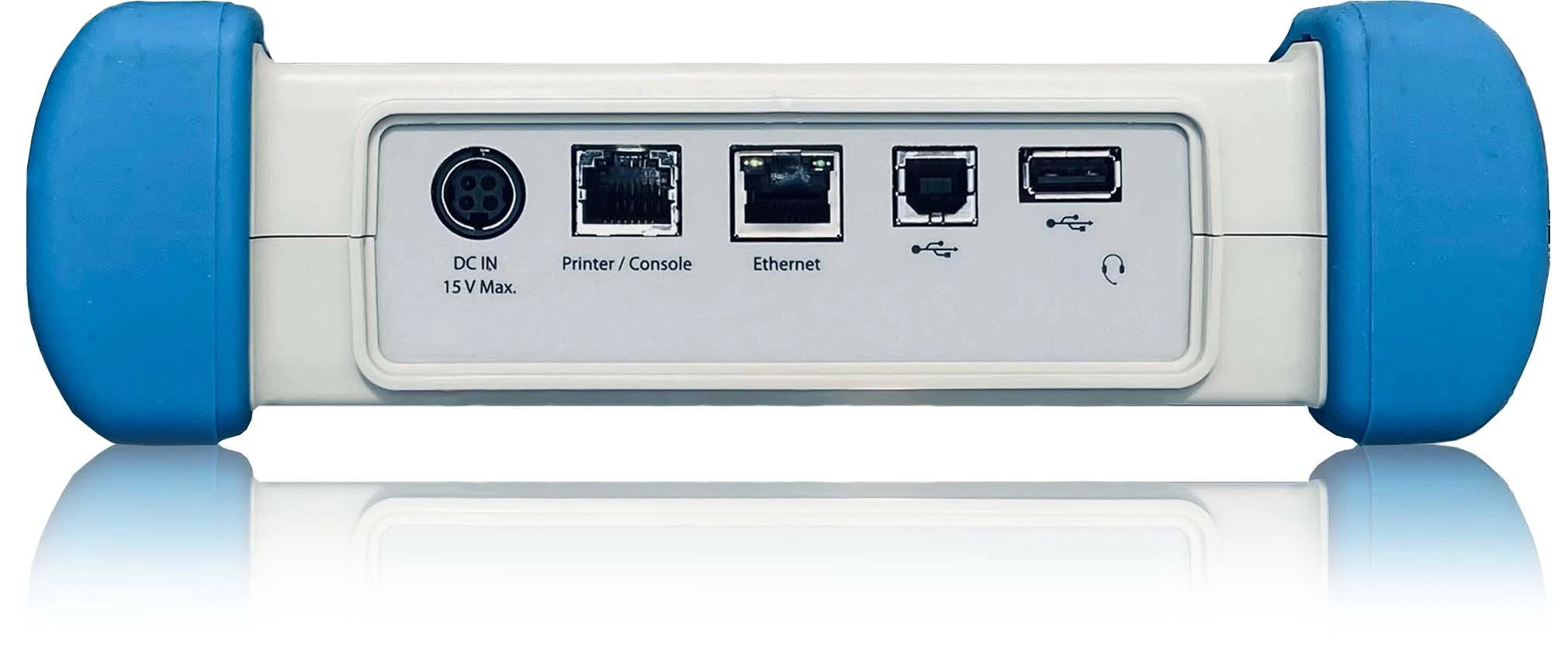

ボード ・2 x USB ポート
・1 x RJ45 ポート
・2 x LED
・USBポートを使用したソフトウェアアップグレード
バッテリー ・Li Ion Polymer
・E1モードで最大22時間の稼働（バッテリ追加オプション適用）
・Ethernetモードで最大10時間の稼働（バッテリ追加オプション適用）
環境 ・IP評価（Ingress Protection）：54
・作動時（温度）：-10ºC to +50ºC
・保管時（温度）：-20ºC to +70ºC
・作動時（湿度）：5% - 95%
操作方法 ・タッチスクリーン、キーボード、マウスのいずれでも操作可能
・設定・管理の操作可能
・VNCを使用した遠隔操作
・Internet, USB, SNMPを使用した設定ファイルのアップロード/ダウンロードが可能
・CLIを使用したローカル操作
・SNMP, SSH, VNCを使用したフルリモート操作
※Wifi、SNMP、VNCはオプション
