13.56MHzを使用する近距離無線通信で使用されている代表的なプロトコルISO 14443 (Type A、Type B)に対する準拠試験を提供します。

ISO 14443のテスト仕様は ISO 10373-6 で定義されており、本テストスイートはここで定義されている試験手順に沿った試験を実行します。

リーダー(PCD)やカード(PICC)が他社製のカードやリーダーとの組み合わせでも正しく動作するかの互換性を証明することは非常に重要です。

ISO 14443プロトコルが実装されているリーダー、カードでは少なくともこの仕様をすべて満足していることが肝要です。



カード側テスト

アナログレベルテスト

  • KEOLABS PICC Analog ISO 14443 Test Suite

デジタルレベルテスト

  • KEOLABS PICC Digital ISO 14443 Test Suite



ターミナル(リーダライタ)側テスト

アナログレベルテスト

  • KEOLABS PCD Analog ISO 14443 Test Suite

デジタルレベルテスト

  • KEOLABS PCD Digital ISO 14443 Test Suite
  • 製品開発の時間とコストの削減に貢献
  • 1年間の無償アップデート
  • NFC ForumおよびICAOのアナログ/デジタルテストスイートとも共通プラットフォームなので移行が容易
  • 3軸ロボットロボットとのインテグレーションが可能(PCD Analogのオプション)
  • KEOLABS (旧:SOLIATIS)はISO 14443 および ICAOのテストサービスの実績豊富





ISO 14443 Test Suite紹介動画

テストスイートのビデオデモ
※このビデオデモではIC旅券をDUTにしておりますが、原則としてテスト手法はISO 14443も同じです。





SCRIPTIS™はKEOLABS社製のスクリプト制御用ソフトウェアです。

スクリプト言語PythonによるKEOLABS社製ハードウェアの制御が可能です。

KEOLABSのテストベンチの制御にはSCRIPTIS™が採用されており、直感的な操作でテストを実行できます。

また、閾値や期待値に対する判定や繰り返し試験等の、ユーザーのニーズに沿ったオリジナルのスクリプトを作成することも可能です。

主な機能

  • Editor:スクリプトを編集する機能

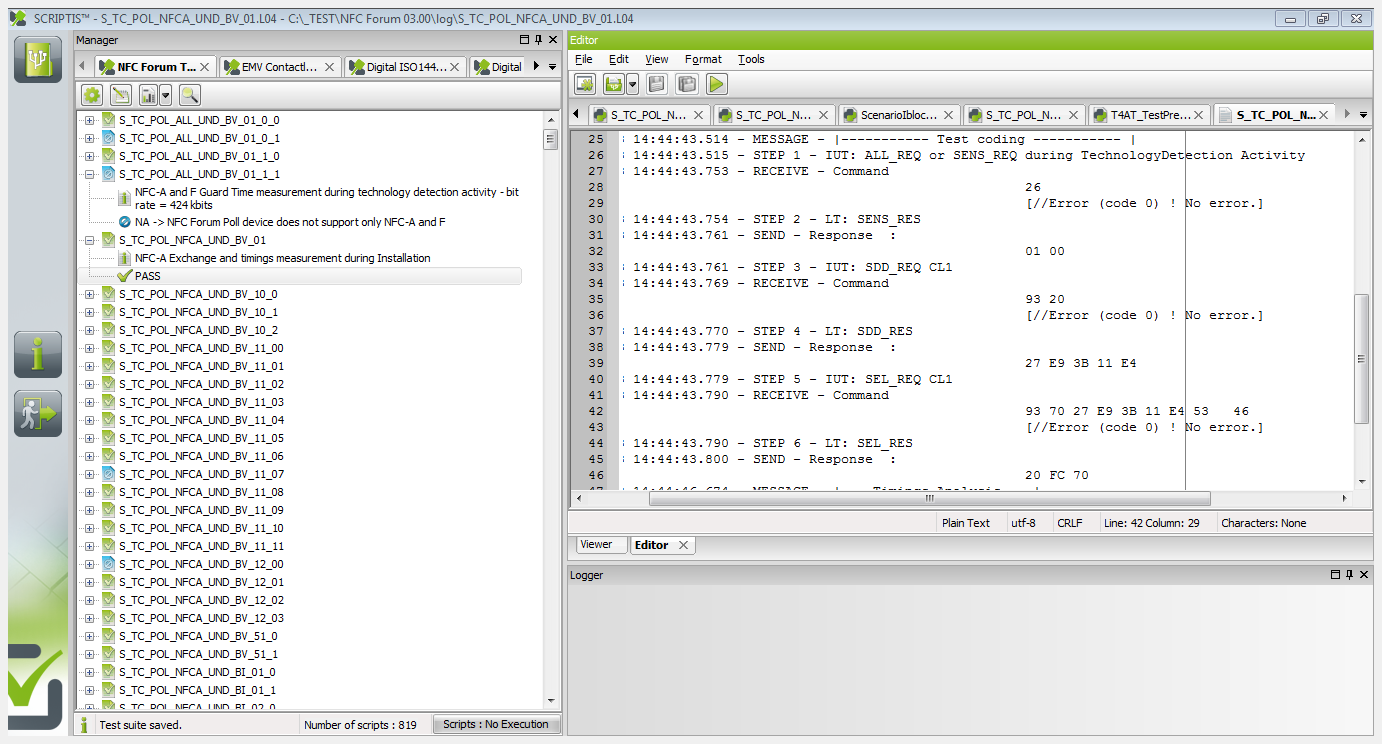

  • Manager:テスト結果をPassとFailで見やすく表示します
  • Viewer:テスト項目で行われた通信内容を表示します

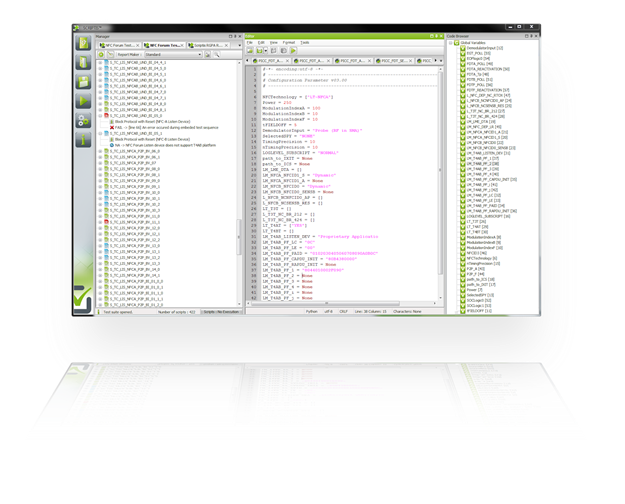

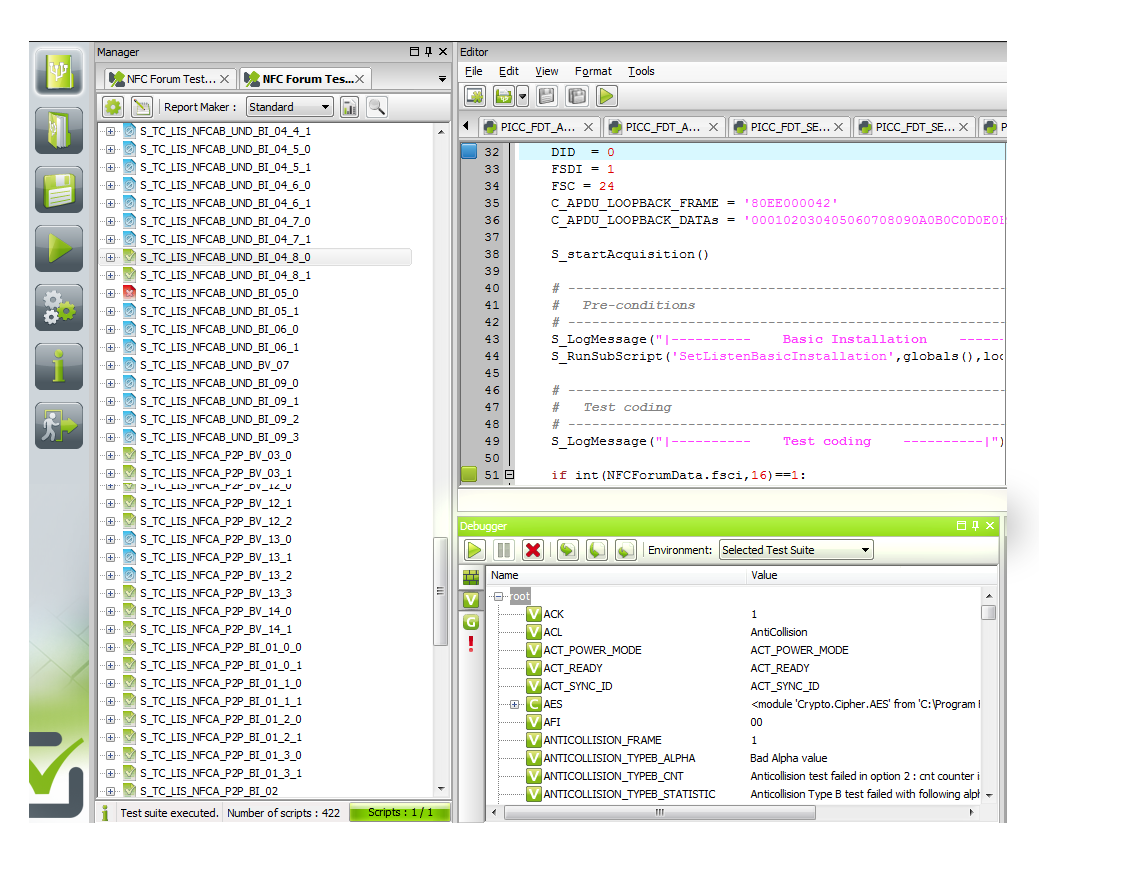

Editor画面

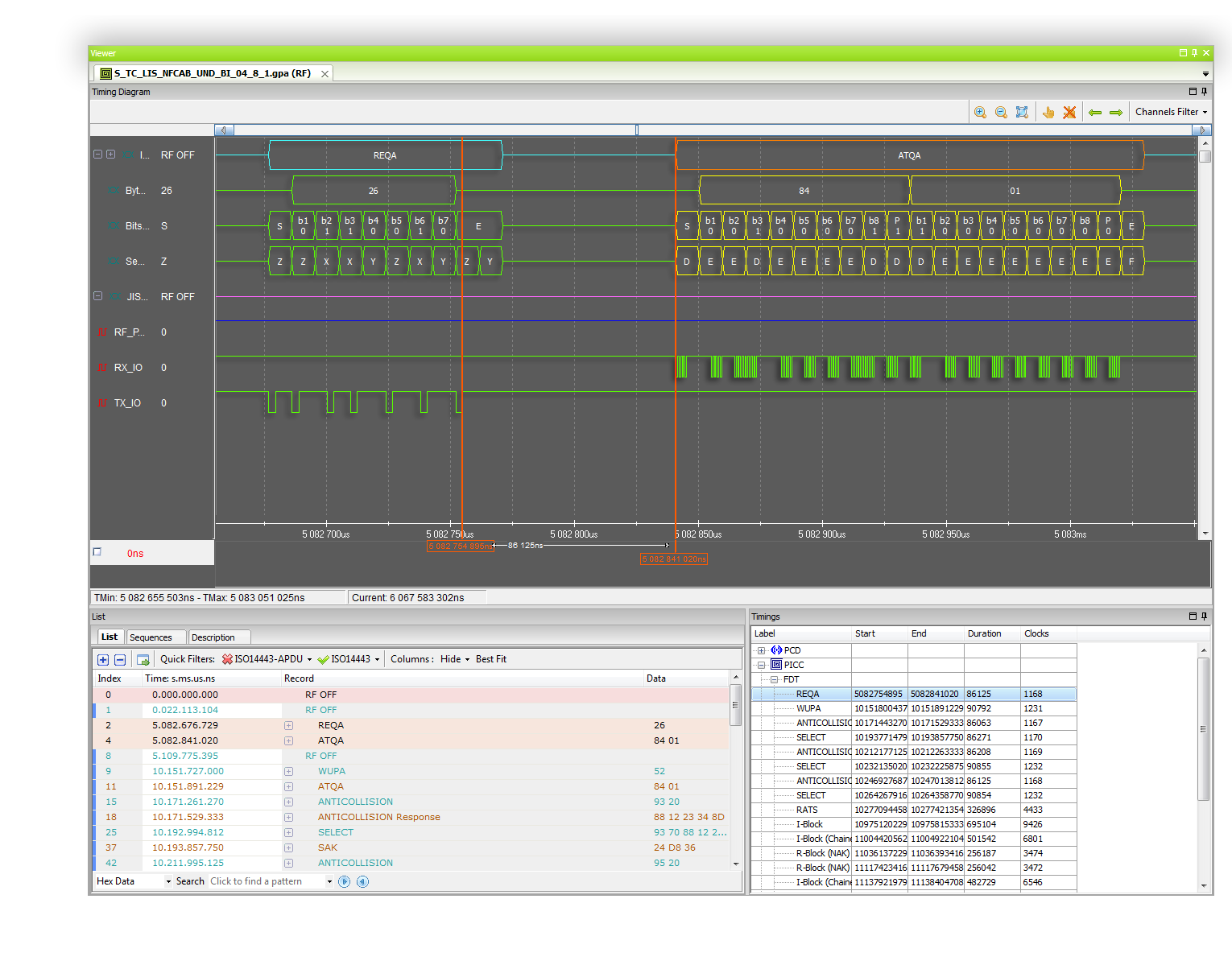

Viewer画面

KEOLABS PICC Analog ISO 14443 Test Suite

  • ターミナルエミュレータ(ProxiLAB)
1台

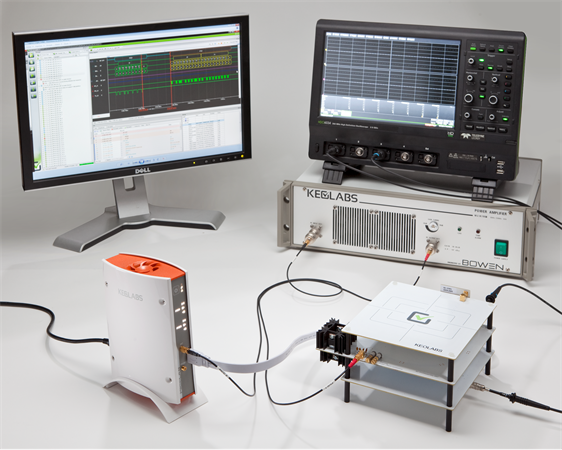

PICC Analog ISO 14443 Test Suite セットアップ時の構成
  • PCD Assembly Kit
      (1R + 4R7)
1式
  • デジタルオシロスコープ
      (LECROY社 WaveRunner 6034 HDOwith Xdev Option)
1台
  • 高周波増幅器
      (BOWEN POWER AMPLIFIER)
1台
  • ケーブル類とアクセサリー
1式
  • 自動計測と合否判定用ソフトウェア SCRIPTIS
1式
  • テストケース集(ソフトウェア)
      PICC Analog test suite ISO14443
1式
  • オンサイトトレーニング
2日間





KEOLABS PICC Digital ISO 14443 Test Suite

  • ターミナルエミュレータ(ProxiLAB)
1台

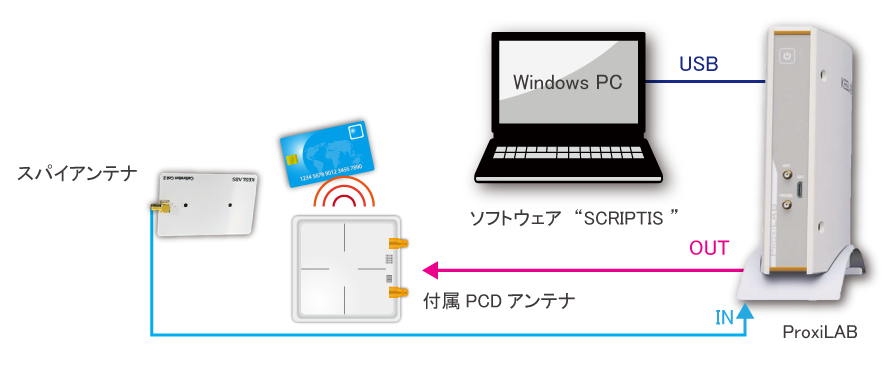

PICC Digital ISO 14443 Test Suite セットアップ時の構成
  • 自動計測と合否判定用ソフトウェア SCRIPTIS
1式
  • テストケース集(ソフトウェア)
      PICC Digital test suite ISO14443
1式





KEOLABS PCD Analog ISO 14443 Test Suite

  • ターミナルエミュレータ(ProxiLAB)
1台
PCD Analog ISO 14443 Test Suite セットアップ時の構成
  • PCD Assembly Kit
      (1R + 4R7)
1式
  • Reference PICC Kit
1式
  • デジタルオシロスコープ
      (LECROY社 WaveRunner 6034 HDOwith Xdev Option)
1台
  • 高周波増幅器
      (BOWEN POWER AMPLIFIER)
1台
  • ケーブル類とアクセサリー
1式
  • 自動計測と合否判定用ソフトウェア SCRIPTIS
1式
  • テストケース集(ソフトウェア)
      PCD Analog test suite ISO14443
1式
  • オンサイトトレーニング
2日間





KEOLABS PCD Digital ISO 14443 Test Suite

  • ターミナルエミュレータ(ProxiLAB)
1台

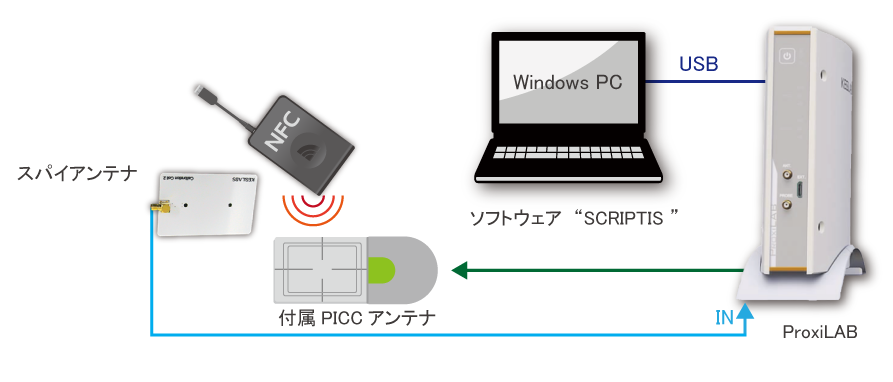

PCD Digital ISO 14443 Test Suite セットアップ時の構成
  • 自動計測と合否判定用ソフトウェア SCRIPTIS
1式
  • テストケース集(ソフトウェア)
      PCD Digital test suite ISO14443
1式
