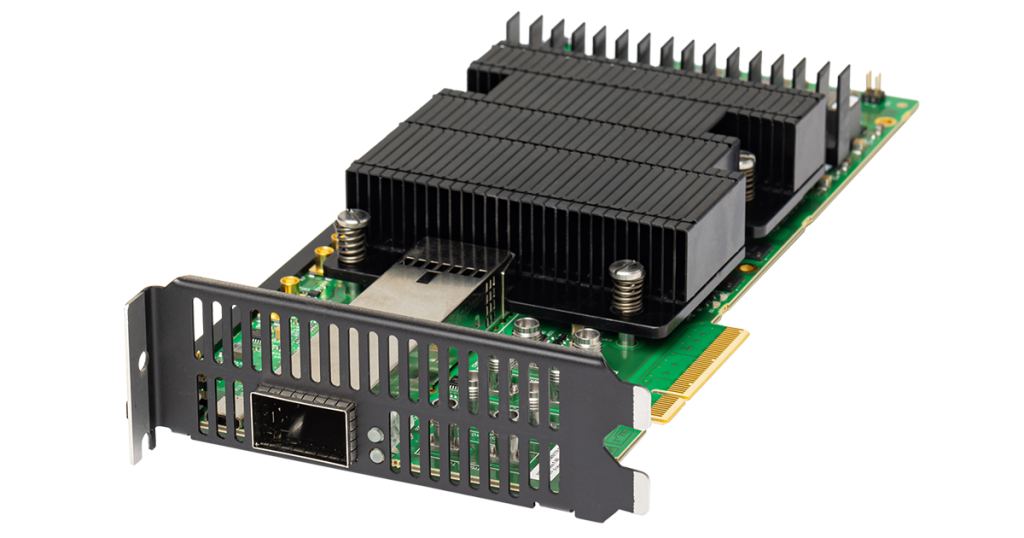

Xena Freya-800G-4S-1P-OSFP は、4つの Ethernet メディアレート (800Gbps, 400Gbps, 200Gbps, 100Gbps) に対応した ValkyrieBay 用テストモジュールです。

特徴

  • 4種類の Ethernet メディアレートに対応 (1x 800Gbps, 2x 400Gbps, 4x 200Gbps, 8x 100Gbps)
  • 112G SerDes 対応
  • オートネゴシエーション&リンクトレーニング(AN/LT)
  • 3年間のハードウェア保証・ソフトウェアアップデートービスを提供
ポート仕様
対応メディアレート    OSFP : 800Gbps, 400Gbps, 200Gbps, 100Gbps
テストポート数 1x 800GbE, 2x 400GbE, 4x 200GbE, 8x 100GbE
インターフェースオプション

OSFP ケージ

  • 1x 800GE
  • 2x 400GE
  • 4x 200GE
  • 8x 100GE
オートネゴシエーション、リンクトレーニング機能
  • IEEE 802.3 Clause 73, Consortium 800G specification, Auto-negotiation
  • IEEE 802.3 Clause 72, Link training
Forward Error Correction (FEC) RS-FEC (Reed Solomon) (544,514,t=15), IEEE 802.3 Clause 119, Clause 13準拠
トランシーバ数 1 x QSFP-DD800/1 x QSFP112
ポート統計機能 リングステート、FCSエラー、ポーズフレーム、ARP/PING、エラー挿入、トレーニングパケット
フレーム間隔(IFG) 16~56byte(デフォルト20byte: 8Bプリアンブル(SFDを含む)+12B IFG)
送信ラインレート アイドルギャップを強制する事で透過的に-1,000ppm(-10ppm単位)までラインレートを調整可能
送信ラインクロック -400~400ppm(1ppmステップ)の範囲で調整可能(全ポート共有)
ARP / PING ポート毎にIP,MACアドレスを設定可能
フィールドアップグレード FPGAファームウエア、操作用ソフトウエア共に完全対応
ヒストグラム統計 ポート毎の2つのリアルタイムヒストグラム。各ヒストグラムはRX/TXパケット長、全トラフィック、または特定のトラフィックに対する遅延分布。フィルター機能を提供
TX無効機能 TXポートのリンクを無効にする事が可能
IGMPv2マルチキャスト機能 IGMPv2を用いたマルチキャストへの連続的な参加が可能。期間を変更できるインターバル設定付き
ループバックモード
  • L1RX2TX - RX-to-TX,RXで受信されたパケットをコピーしTXポートへ転送
  • TXON2RX - TX-to-RX,TXポートから送信されるパケットをRXポートへも併せて転送
  • TXOFF2RX -TX-to-RX,TXポートから送信されるパケットを外部へは送信せずRXポートへ転送
発振器特性
  • 初期精度3ppm
  • 周波数ドリフト(1年目以降+/-3ppm,15年以上+/-15ppm)
  • 温度安定性:+/- 20 ppm (システム安定性 +/- 35 ppm)
PCS/PMAレイヤ
ペイロードテストパターン PRBS-31Q
アラーム PRBSパターンロス、リンクシンクロス
エラー解析 ビットエラー:秒、カウント、レート
PCS仮想レーン構成 ユーザー定義のスキューをTx仮想レーンごとに発生 また再配置機能のテストのための、ユーザ定義仮想レーンへのSerDesマッピング
PCSバーチャルレーン統計 ユーザー定義のスキューをTx仮想レーンごとに発生、また再配置機能のテストのためのユーザ定義仮想レーンへのSerDesマッピング
FEC 総合統計 総補正FECシンボル、補正なしFECシンボル、推定Pre-FEC BER、推定Post-FEC BER、Pre-FECエラー分布グラフ
リンクフラップ ミリ秒(ms)単位での精度を保った単発または継続的なリンクダウン
エラーインジェクション 単発でのビットエラーやバーストエラーの挿入や、継続的なエラー挿入
PHY/トランシーバ
プログラマブル・パターン・ジェネレーター FCS付きイーサネットフレーム、トラフィック負荷:最大100%まで、設定可能なフレームサイズの分布と内容、送受信統計
PHYアドバンスト機能
イコライザーコントロール Tx 送信イコライザーコントロール

  • プリエンファシス
  • 減衰率
  • ポストエンファシス

Rxイコライザー/CTLEのオートチューニング

シグナルインテグリティ解析 FEC訂正チャート、シグナルインテグリティの詳細表示
