Message Automation & Protocol Simulation (MAPS™) は、5G N1N2 インターフェースのテスト用に設計されており、3GPPで定義されているgNodeB (gNB) と Access and Mobility Management Function (AMF) のエミュレートが可能です。

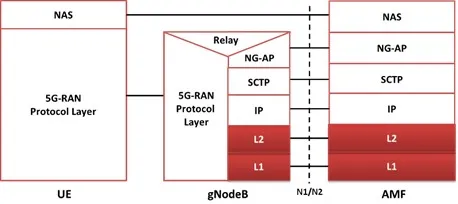

NGAPは、UEと非UE関連サービスをサポートするために、gNBとAMFの間のN1N2参照点にあります。これには、設定の更新、UEコンテキストの転送、PDUセッションリソースの管理、モビリティ手順のサポートなどのオペレーションが含まれます。ユーザー（UE）は、最寄りのローカルタワーへ高速なRF接続をします。この高速接続は、携帯電話の電源が入っている限り、常にオンになっています。5Gは、旧来の2G、3G、4G（LTE）モバイルシステムとの互換性を考慮して設計されています。

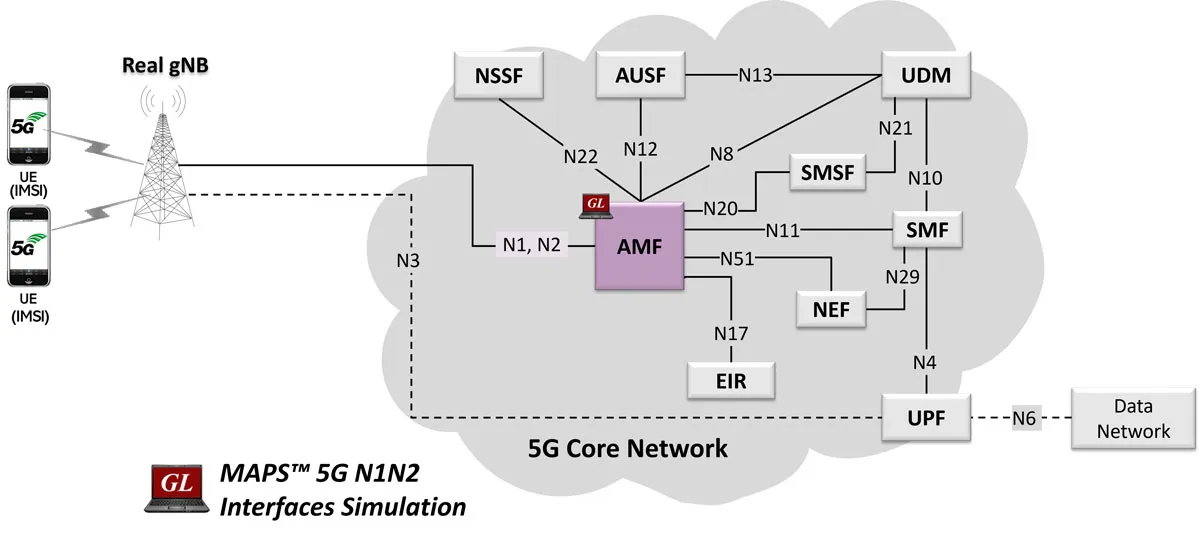

gNodeBは、5G Core/NGAPインターフェースの基地局で、ネットワーク図に示すように、AMFも含まれています。

本製品は、5Gネットワークの任意の2ノード間でユーザープレーンのパケット送受信サービスを行うMobile Traffic Core - GTP(ETH101)エミュレーションをサポートします。Mobile Traffic Core - Gatewa（ETH102）モジュールは、IP上のメディアゲートウェイテレフォニーインターフェースをテストするためのゲートウェイトラフィックのエミュレーションを可能にします。

また、GLはGUIベースのマルチプロトコルアナライザを提供し、テスト中やライブシステム用のスタンドアロントレーサーとして、リアルタイムで信号のオンラインキャプチャとデコードを行います。

MAPS™ 5G N1N2 (PKS500ライセンス)

MAPS™ N1N2エミュレーターがサポートする機能

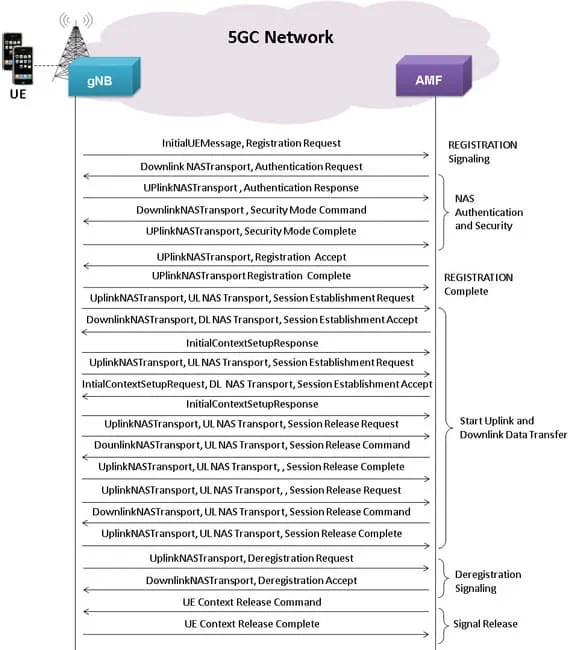

NGリセット、NGセットアップ、イニシャルコンテキスト設定、UEコンテキストリリース、登録、登録解除、鍵認証、セキュリティモード制御、識別。

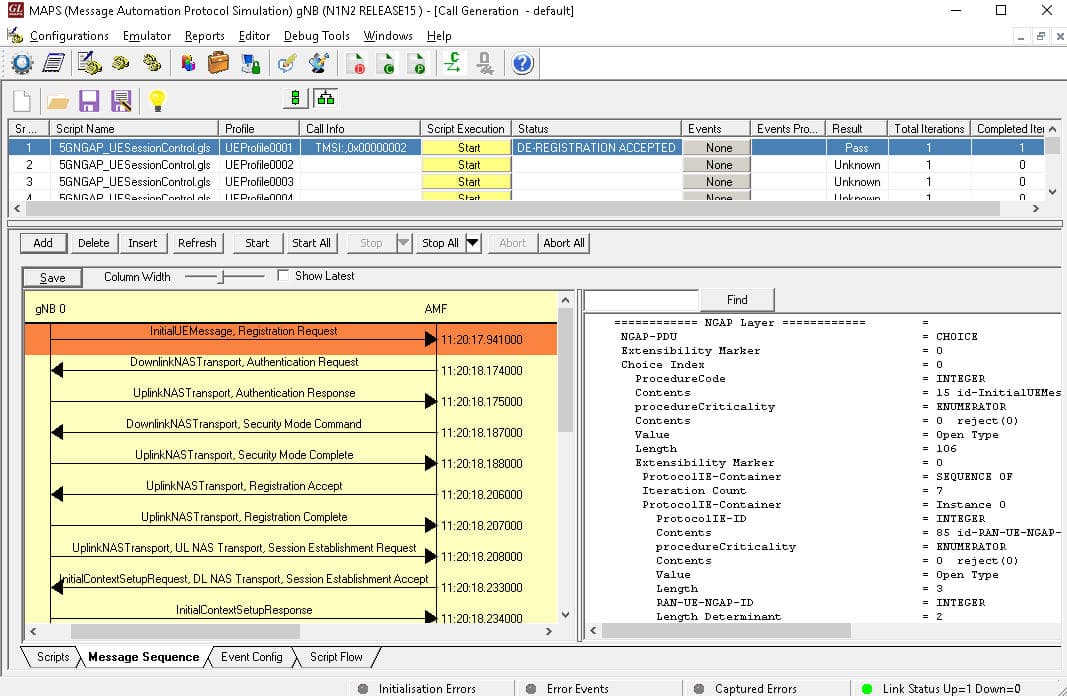

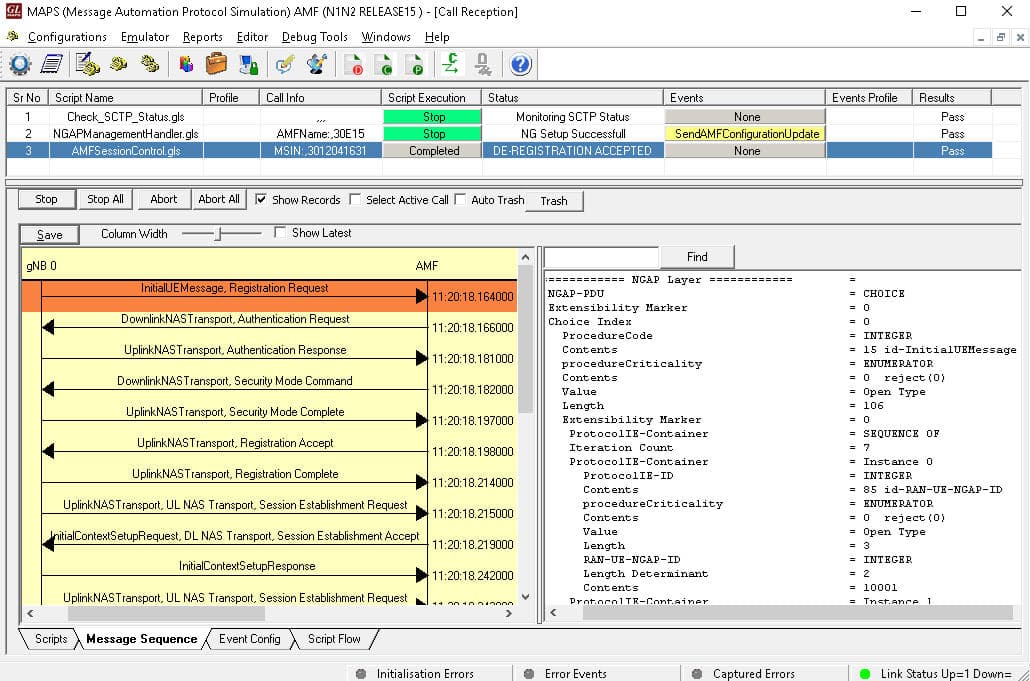

このアプリケーションでは、NGAP/NASメッセージやコールシナリオ（メッセージシーケンス）を任意に編集できます。「メッセージシーケンス」はスクリプトによって生成され、「メッセージ」はメッセージテンプレートでを使用して作成します。

主な機能

• 4G-LTEネットワークノードと5Gの相互運用をエミュレートする仮想リアルタイムシナリオの設定

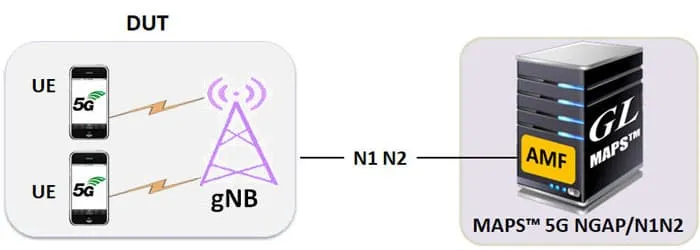

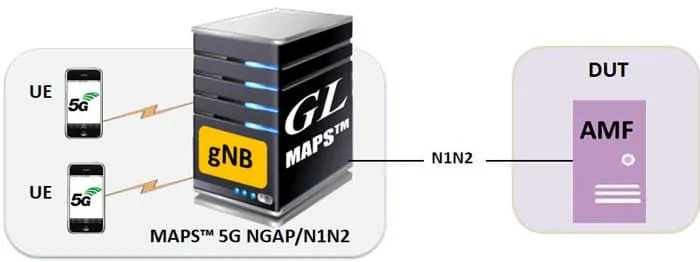

• UE+gBおよびAMFノードのエミュレート
• コントロールプレーンシグナリングとユーザープレーントラフィックのサポート
  • • NGリセット
    • NGセットアップ
    • イニシャルコンテキスト設定
    • UEコンテキストリリース
    • 登録
    • 登録解除
    • 鍵認証
    • セキュリティモード制御
    • 識別
• 数千のUEシグナリングの生成（負荷テスト）
• NGAP/NAS（有効および無効）メッセージの生成と処理
• 無効なメッセージを作成のためのインペアメントの挿入
• スクリプトおよびメッセージエディタを使用したコールフロー/メッセージテンプレートのカスタマイズのサポート
• スクリプトによる送信と自動受信のサポート
• コール統計とイベントステータスの提供
• 自動化、リモートアクセス、スケジューラによる24時間365日のテスト実行
