Message Automation & Protocol Simulation (MAPS™) 5Gシステムは、サービスベースのアーキテクチャとして、3GPPで定義されたサービスを提供するネットワーク機能 (NF) を含んでいます。サービスベースのインターフェースは、アプリケーション層のシリアライゼーションプロトコルとしてJavaScript Object Notation (JSON)とHTTP/2プロトコルを使用しています。

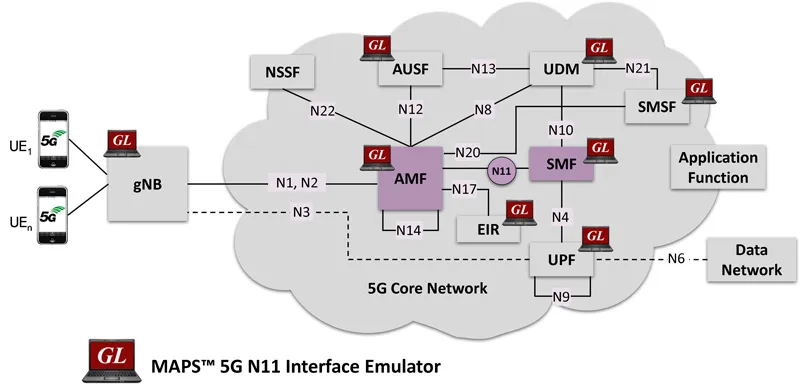

MAPS™ 5G N11インターフェースは、NamfサービスベースのN11インターフェースを介して、アクセスおよび移動管理機能（AMF）にサービスを提供する5Gコアネットワーク内のセッション管理機能（SMF）のエミュレートが可能です。

GLは、5G、4G、3G、2Gネットワーク全体をカバーするテストソリューションのマルチプロトコル/マルチインターフェイスをエミュレートするMAPS™ プロトコルエミュレーションツールを強化しました。ラボ環境における実際の行動を模倣することで、モバイル通信事業者や機器メーカーが展開する前に5Gネットワークの検証を行うことが可能です。GUIベースのマルチプロトコルアナライザを提供し、テスト中やライブシステム用のスタンドアロントレーサーとして、リアルタイムで信号のオンラインキャプチャとデコードを行います。

MAPS™ 5G N11サポート機能

Nsmf_PDUSession：Create SM Context, Update SM Context, Release SM Context, Notify SM Context Status and Retrieve SM Context operations

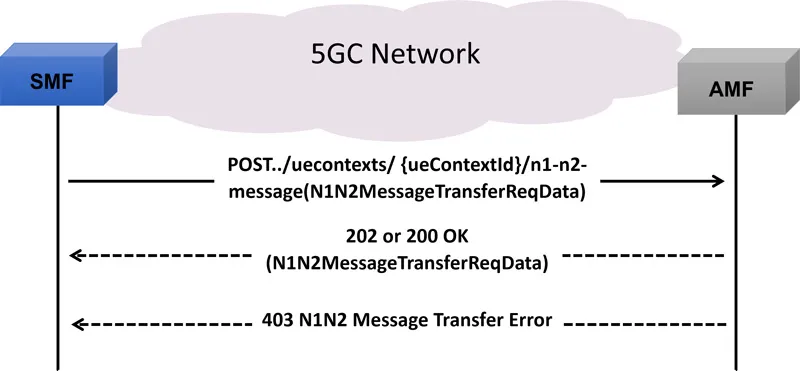

Namf_Communication：N1N2MessageTransfer (UE Specific) operations based on N20 interface

主な機能

SMFおよびAMFのエミュレート
Nsmf_PDUSessionおよびNamf_Communication Serviceのサポート
HTTPおよびJSONデータ形式をベースとしたREST APIの使用
TLSおよびTCPトランスポートをサポート
スクリプトによる送信と自動受信のサポート
スクリプトとJSONメッセージを使用したコールフローとメッセージテンプレートのカスタマイズに対応
コール統計とイベントステータスの提供
CSVプロファイルを使用したサブスクライバーのエミュレート
自動化、リモートアクセス、スケジューラによる24時間365日のテスト実行

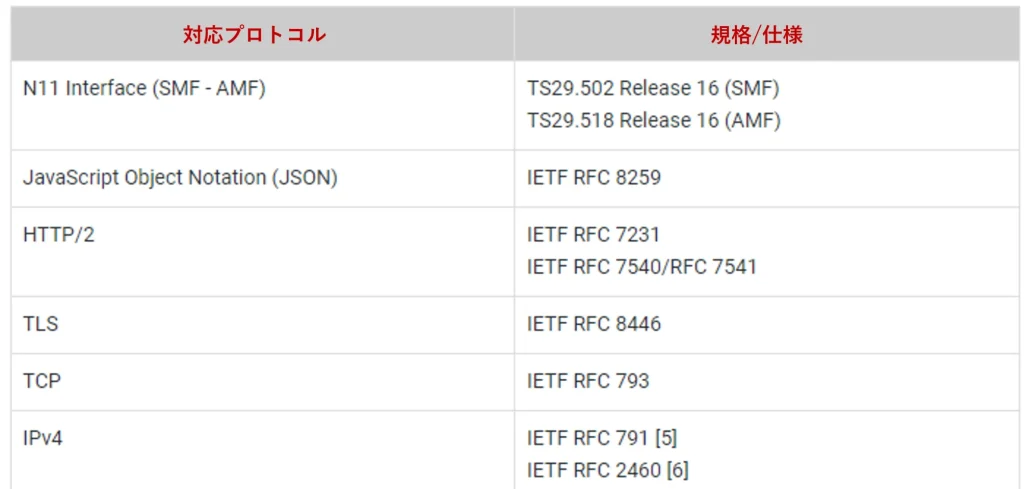

対応プロトコル規格

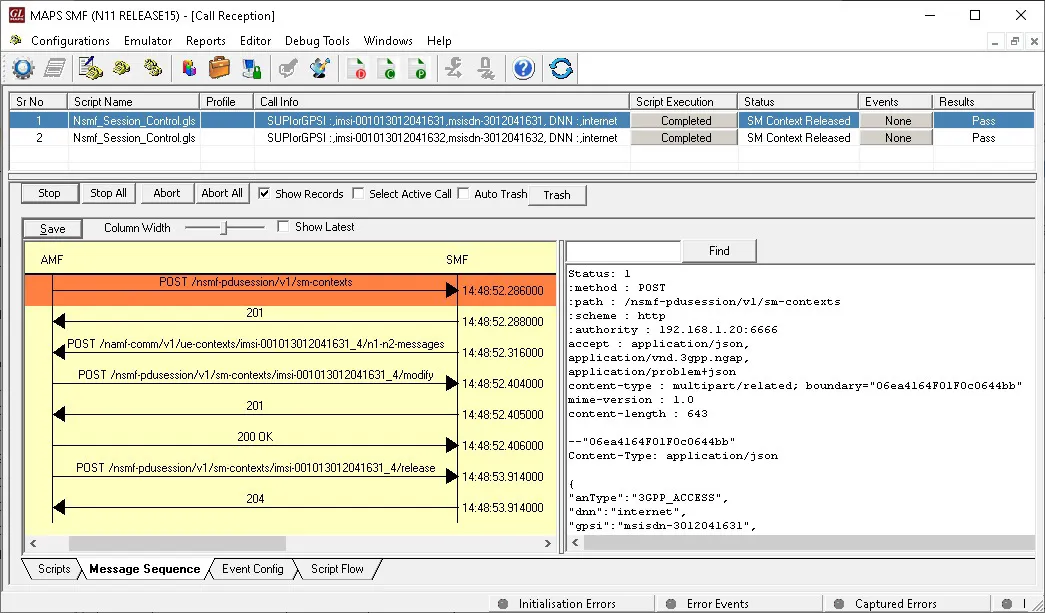

ユースケース

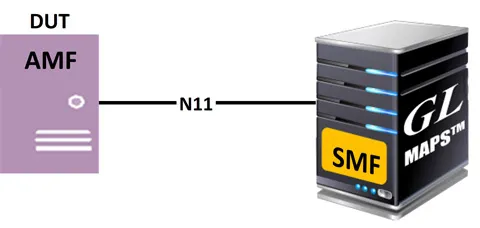

N11テスト、AMFのエミュレート

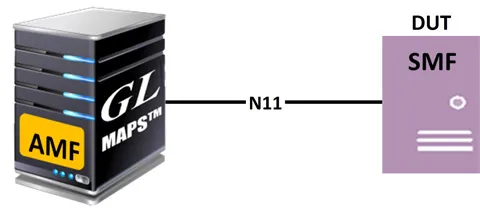

N11テスト、SMFのエミュレート

5G N11インターフェース機能

5G N11インターフェースは、AMFまたはSMFとして動作し、以下の機能をエミュレートします。

Nsmf_PDUSession Services

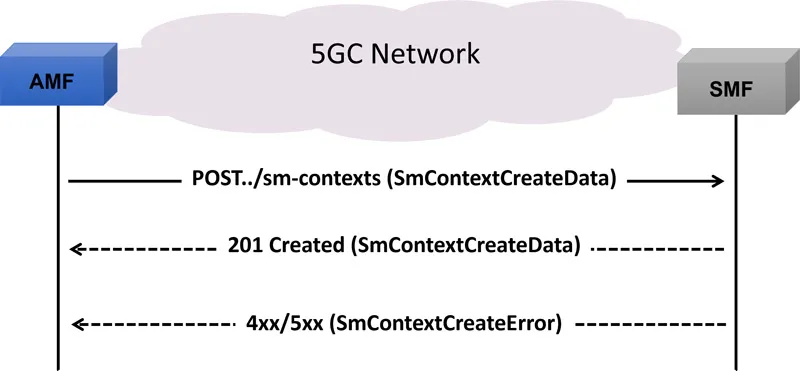

Create SM Context Service Operation

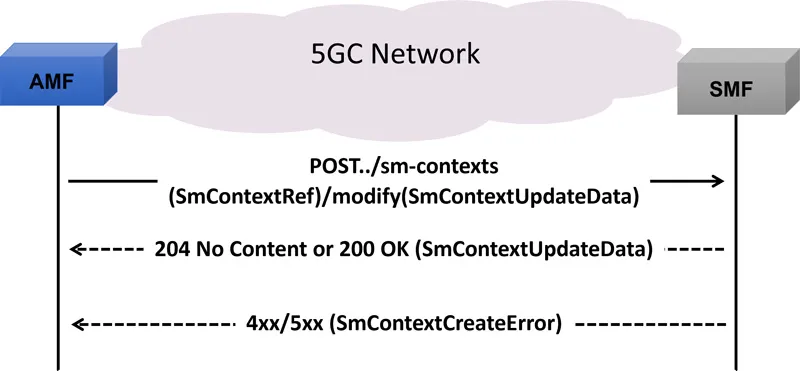

Update SM Context Service Operation

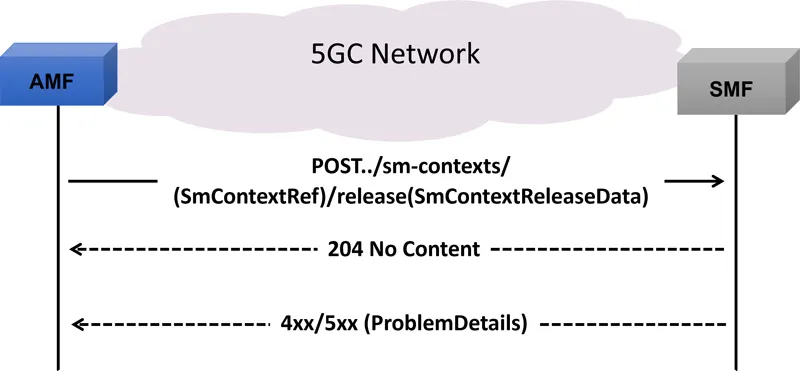

Release SM Context Service Operation

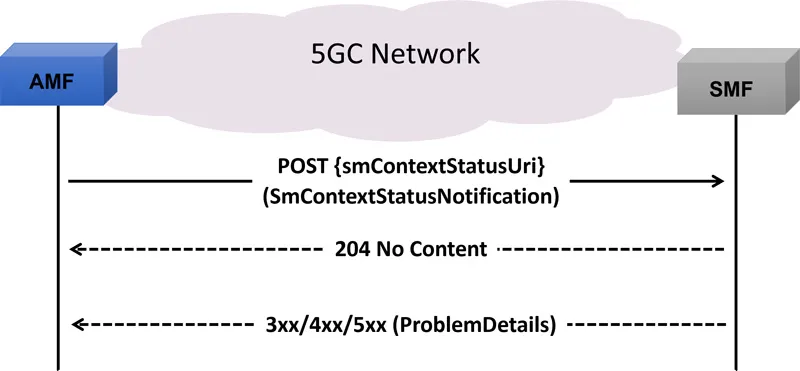

Notify SM Context Status Service Operation
Retrieve SM Context Service Operation
