Message Automation & Protocol Simulation(MAPS™)5Gシステムは、サービスベースのアーキテクチャとして、3GPPで定義されたサービスを提供するネットワーク機能 (NF) を含んでいます。サービスベースのインターフェースは、アプリケーション層のシリアライゼーションプロトコルとしてJavaScript Object Notation (JSON)とHTTP/2プロトコルを使用しています。

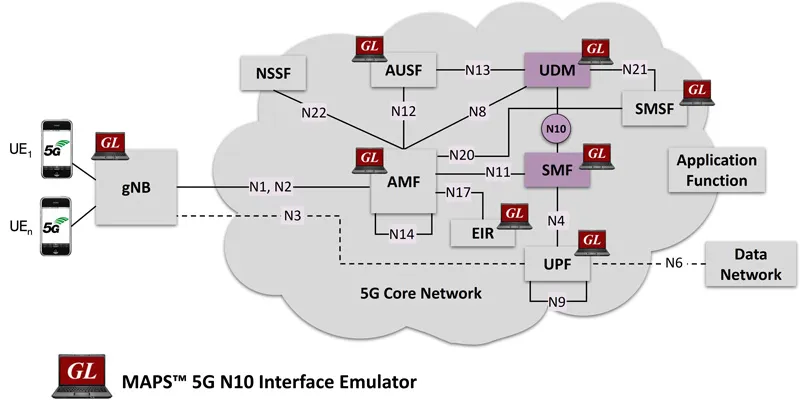

MAPS™ 5G N10インターフェースは、NudmサービスベースのN10インターフェースを介してセッション管理機能（SMF）にサービスを提供する5Gコアネットワーク内の統合データ管理（UDM）のエミュレートが可能です。

GLは、5G、4G、3G、2Gネットワーク全体をカバーするテストソリューションのマルチプロトコル/マルチインターフェイスをエミュレートするMAPS™ プロトコルエミュレーションツールを強化しました。ラボ環境における実際の行動を模倣することで、モバイル通信事業者や機器メーカーが展開する前に5Gネットワークの検証を行うことが可能です。GUIベースのマルチプロトコルアナライザを提供し、テスト中やライブシステム用のスタンドアロントレーサーとして、リアルタイムで信号のオンラインキャプチャとデコードを行います。

MAPS™ 5G N10サポート機能

Nudm_SubscriberDataManagement：Get, Subscribe, ModifySubscription, Unsubscribe and Notification operations

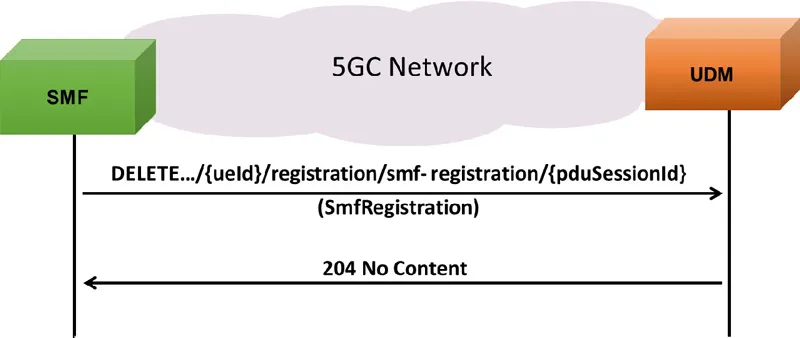

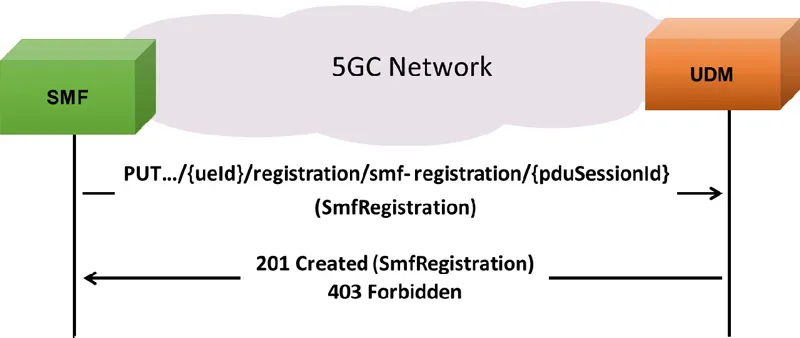

Nudm_UEContextManagement：SMF Registration,Deregistration, Get and Update operations

主な機能

統合データ管理 (UDM) およびセッション管理機能 (SMF) のエミュレート
Nudm_SubscriberDataManagementとNudm_UEContextManagementの各サービスのサポート
HTTPとJSONデータフォーマットに基づいたREST APIの使用
TLSおよびTCPトランスポートをサポート
スクリプトによる送信と自動受信に対応
スクリプトとJSONメッセージを使用したコールフローとメッセージテンプレートのカスタマイズに対応

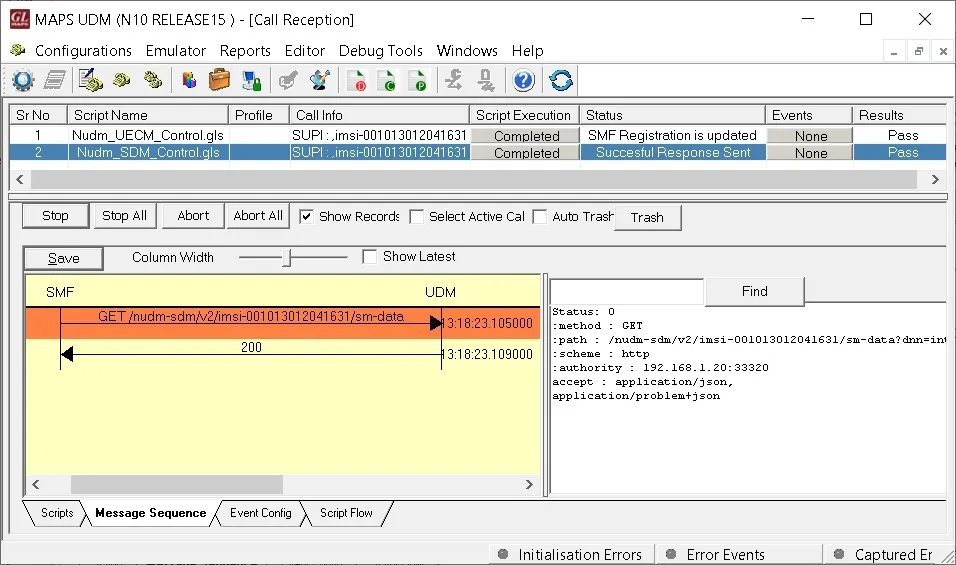

コール統計とイベントステータスの提供
CSVプロファイルを使用したサブスクライバーのエミュレート
自動化、リモートアクセス、スケジューラによる24時間365日のテスト実行

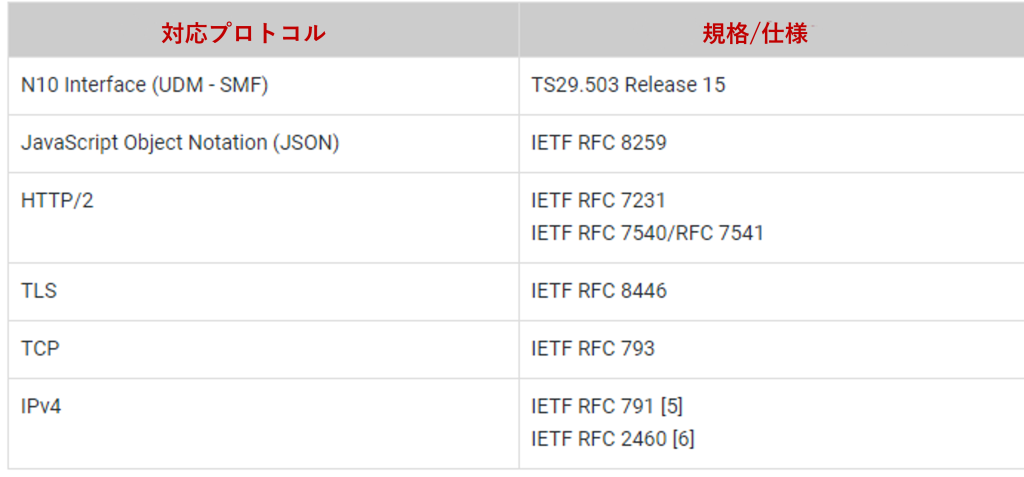

対応プロトコル規格

ユースケース

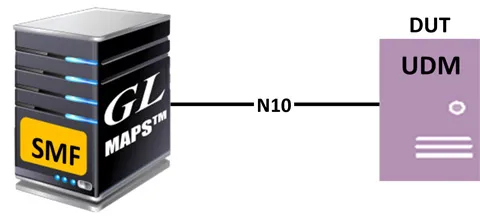

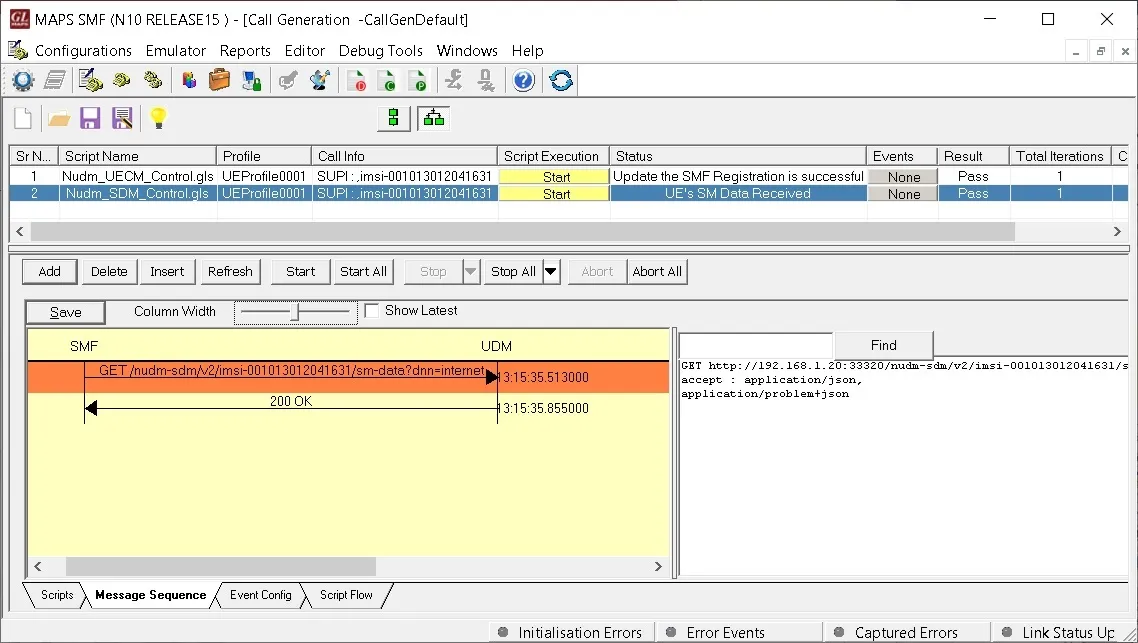

N10テスト、SMFのエミュレート

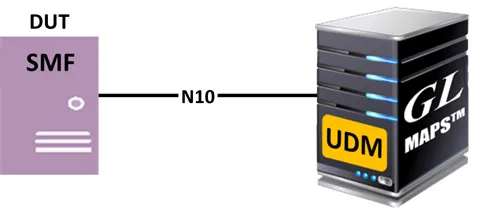

N10テスト、UDMのエミュレート

5G N10インターフェース機能

5G N10インターフェースは、UDMをテストするSMF、またはSMFをテストするUDMとして動作し、以下の機能をエミュレートします。

Nudm_SubscriberDataManagement Service

Session Management Subscription Data Retrieval
Subscription to Notifications of Data Change

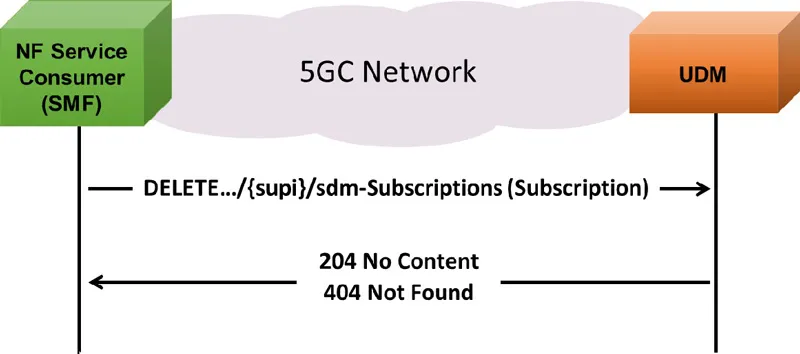

Unsubscribe to Notifications of Data Change

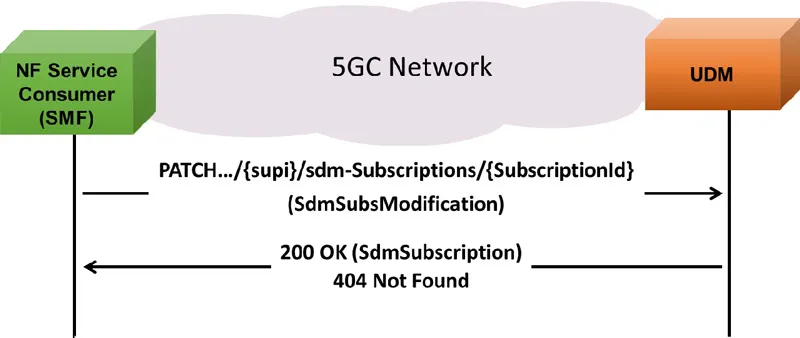

Modification of a Subscription to Notifications of Data Change
