Video Clarity

IP系 試験・測定・監視・検証機



米国VideoClarity社は、画質評価装置に関しては、シリコンバレーでの創業から10年以上の経験と実績を持っています。

現在のラインナップとしては、下記の3つの製品分野で2Kから4K/8Kに及ぶ各種製品を提供しています。

(1) ClearView Analyzer ； Full Reference方式の詳細な画質評価アナライザー

オリジナル映像と比較するFR方式を基本に、PSNR/DMOS/VMAF/JND(Option)の評価スコアを高速に提供できます。また、No Reference方式の、NIQE/SI/TIの測定結果の提供も可能です。

(2) RTM Products ； FR方式のリアルタイム映像品質監視モニター

オリジナル映像と比較するFR方式を応用して、2K並びに4Kサービスの映像＆音声品質をリアルタイムに監視できます。品質の下限を超えた場合は、発生頻度だけでなく前後の指定したフレーム数を自動で保存できます。

(3) ClearView Player ； 各種ファイル形式に対応したSDI/DPプレーヤー

2K~8KまでのSDI-映像信号の記録＆再生ができます。特に、ファイル形式のデータをベースバンドにデコードする際に、解像度やフレーム・レートなどのフォーマット変換が出来ます。4Kモデルでは、2K映像x4出力ができる「VenuePlayer」が選択できます。

詳細は製品カタログ《こちら》をご覧ください。

3G-SDI Real-Time Monitor - Recorder System - 1RU RTM Desktop, Portable, or Rackmount Models
  • 型式: RTM-S1084
  • 構成品：RTM, RTM Player, RTM Manager, printed guide, 1RU rack ears, 10 SMB to BNC ケーブルキット, １USB GNIC アダプタ
  • ストレージ：1.2 TB
  • 映像入出力：SMPTE 259, 292, 296, 424, 425
    - 8 3G-SDI inputs, 2 shared playback outputs (SMB)
    - Input reference and test signals via SDI or IP
    - Test Examples: 4 HD, 3 HD + 4 SD, 2 HD + 8 SD**
  • 音声入出力：24 bit, 48KHz
    - 8 3G-SDI inputs, 2 shared outputs (SMB)
    - 16 channels of embedded audio per SMB
    - PCM or Dolby® Digital Plus input decoded for test
  • GUIディスプレイ出力：VGA, DP or HDMI
  • 寸法：幅43.2 cm x 高さ4.5 cm x 奥行35.0 cm
    　　　(幅17” x 高さ1.75” x 奥行13.75”)
  • 重量：5.7 Kg (12.5 lbs)
  • 温度：動作 0 ~ +40℃, ストレージ -20 ~ +50℃
  • 湿度：5 ~ 95% 非結露
  • 電源：100 ~ 240V, 47 ~ 63Hz, 最大300Wまで自動検出

    • **ソーススケーリングを適用すると、SDテスト数が減少します

  • 型式: RTM-S2043*, RTM-S2044
  • 構成品：RTM, Player & Manager, printed guide, 2RU rack ears, キーボード, マウス, 4 SMB to BNCケーブルキット, HDMI出力ケーブル, analog ブレイクアウトケーブル, USB to GNIC アダプタ
  • ストレージ：2.5 TB
  • 映像入出力：SMPTE 259, 292, 296, 424, 425
    　　　　　- 4* or 8 3G-SDI inputs, 2 shared outputs (SMB)
    　　　　　- 1 HDMI 1.4 video & audio playback output*
    　　　　　- Test Examples: 4 HD, 3 HD + 4 SD, 2 HD + 8 SD**
  • 音声入出力：24 bit, 48 KHz
    　　　　　- 4* or 8 3G-SDI inputs, 2 shared outputs (SMB)
    　　　　　- 16 channels of embedded per SMB
    　　　　　- PCM or Dolby® Digital Plus input decoded for test

    • 「*」マークの項目はRTM-S2043のみ対応

  • GUIディスプレイ出力：VGA, DP or HDMI
  • 寸法：幅22.0 cm x 高さ9.0 cm x 奥行35.0 cm
    　　　(幅8.6” x 高さ3.5” x 奥行13.75”)
  • 重量：5.2 Kg (11.5 lbs)
  • 温度：動作 0 ~ +40℃, ストレージ -20 ~ +50℃
  • 湿度：5 ~ 95% 非結露
  • 電源：100 ~ 240V, 47 ~ 63Hz, 最大300Wまで自動検出
RTM 4K System Model
  • 型式: RTM-S8085
  • 構成品：マニュアル, 3RUラックマウントキット, キーボード, マウス, 5 HD-BNC to BNCケーブルキット, HDMI出力ケーブル, USB to GNICアダプタ, RTM Log Grapher, RTM Manager,RTM Scheduler
  • ストレージ：8.0 TB
  • 映像入出力：SMPTE 259/292/296/424/425/2082
    - 4 12G-SDI progammable interfaces (HD-BNC)
    - Input source & test signals up to 2160p 60Hz each
    - 1 HDMI 2.0 4K video & audio playback output
  • 音声入出力：24 bit, 48 KHz
    - 4 12G-SDI programmable interfaces (HD-BNC)
    - 16 channels of embedded audio per HD-BNC
    - Dolby® Digital Plus (input decoder incl.) or PCM
  • GUIディスプレイ出力：DisplayPort or HDMI
  • 寸法：幅43 cm x 高さ13.5 cm x 奥行51.4 cm
    　　　(幅17” x 高さ5.25” x 奥行20.15”)
  • 重量：14.1 Kg (31 lbs)
  • 温度：動作 0 ~ +40℃, ストレージ -20 ~ +50℃
  • 湿度：5 ~ 95% 非結露
  • 電源：100 ~ 240V, 47 ~ 63Hz, 最大600W
  • オプション：CV-IO-IP-HD - 10G IP media transport
RTM GUIイメージ

ClearView Venue Player

- with eight 3G HDSDI outputs and three storage capacity options
  • 型式：CVVP-1084-4, CVVP-1084-8, CVVP-1084-16
  • 構成品：Venue Player, ClearView Player, Venue Player Manager, CV-Importer, CLI interface, SMB/BNCケーブル (10),ユーザーガイド, 1RU ラックマウントレール
  • ストレージ：4.0, 8.0, or 16.0 TB
  • 映像入出力：SMB record もしくは multi-play SMPTE 259,292,296,424,425, 4K Quad & 2SI Eight 3G HDSDI 出力
  • 音声入出力：24 bit, 48 KHz PCM,もしくはr DD+ - SMB/BNC毎に16 ch. embedded audio
  • GUIディスプレイ出力：VGA
  • 寸法：幅42.6 cm x 高さ4.5 cm x 奥行54.7 cm (幅16.75” x 高さ1.75” x 奥行21.5”)
  • 重量：8.2 Kg (18 lbs)
  • 温度：動作 0 ~ +40℃, ストレージ -20 ~ +50℃
  • 湿度：5 ~ 95% 非結露
  • 電源：100 ~ 240V, 47 ~ 63Hz, 最大300Wまで自動検出
ClearView Player 4K Portable

for Single 12G-SDI or Four 3G-SDI and HDMI 2.0 Output
  • 型式：CVVP-2045, CVVP-2045-5
  • 構成品：Venue & ClearView Player, CV-Importer, HD-BNC to BNC ケーブル (5), HDMI ケーブル (1), ユーザーガイド, 2RU ears, ハードキャリーケース, キーボード, マウス
  • ストレージ：2.5 TB or 5.0 TB
  • 映像入出力：Record or play the following SMPTE 259,292,296,424,425a/b, 4K as as two sample interleaved (2SI) 4 12G-SDI - in or out (HD-BNC) - In or out up to 4096X2160p 60Hz 10bit - Up to four 1920X1080p 60Hz 10 bit out HDMI 2.0: 1 output on HDMI
  • 音声入出力：24 bit, 48 KHz PCM, もしくは DD+ 入出力 - HD-BNC毎に16 ch. embedded audio
  • 寸法：幅22.0 cm x 高さ9.0 cm x 奥行35.0 cm (幅8.6” x 高さ3.5” x 奥行13.75”)
  • 重量：5.4 Kg (11.5 lbs)
  • 温度：動作 0 ~ +40℃, ストレージ -20 ~ +50℃
  • 湿度：5 ~ 95% 非結露
  • 電源：100 ~ 240V, 47 ~ 63Hz, 最大300Wまで自動検出
  • オプション：CV-WFM - Waveform / Vectorscope *LTC analog on optional breakout cable only

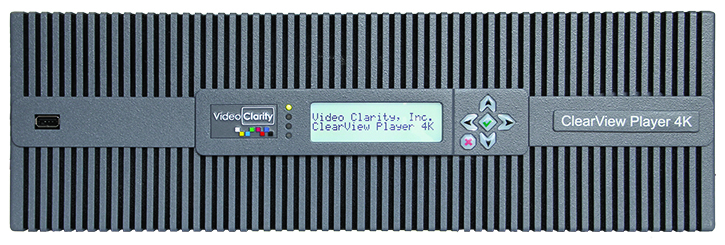

ClearView Player 4K

Dual 4K 12G-SDI High Capacity Player, HDMI 2.0 Output and Optional 10G IP Media Interface
  • 型式：CVVP-3085-4K-8 CVVP-3085-4K-16
  • 構成品：Venue Player, ClearView Player, CV-Importer, HD-BNC to BNC ケーブル(5), HDMIケーブル(1), ユーザーガイド, マウス, キーボード, 3RU ラックマウントキット
  • ストレージ：8.0 TB or 16.0 TB
  • 映像入出力：Record or play the following SMPTE 259,292,296,424,425a/b, 4K as 2SI 4 12G-SDI - 1 in or 4 out (HD-BNC) - Up to two 4096X2160p 60Hz 10bit 4:2:2 play - Up to four 1920X1080p 60Hz 10bit 4:2:2 play HDMI 2.0: 1 output on HDMI
  • 音声入出力：24 bit, 48 KHz PCM, もしくは DD+ 入出力 - HD-BNC毎に16 ch. embedded audio
  • 寸法：幅43.2 cm x 高さ13.5 cm x 奥行51.4 cm (幅17” x 高さ5.25” x 奥行20.15”)
  • 重量：14.1 Kg (31 lbs)
  • 温度：動作 0 ~ +40℃, ストレージ -20 ~ +50℃
  • 湿度：5 ~ 95% 非結露
  • 電源：100 ~ 240V, 47 ~ 63Hz, 最大600Wまで自動検出
  • オプション：CV-WFM - Waveform / Vectorscope *LTC analog on optional breakout cable only

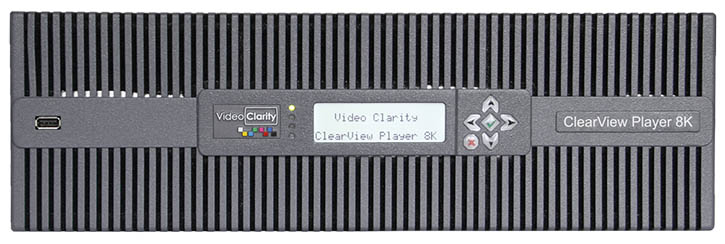

ClearView Player 8K

- 8K Recorder / Player with Venue Player
  • 型式：CVVP-3085-8K-12 CVVP-3088-8K-24
  • 構成品：Venue Player, ClearView Player, CV-Importer, HD-BNC to BNC ケーブル(5), HDMIケーブル(1), システムガイド, マウス, キーボード, 3RU ラックマウントキット
  • ストレージ：12 TB or 24 TB
  • 映像入出力：非圧縮 Video Record & Play - 4 12G-SDI in or out, with 8 or 10 bits on HD-BNC - 8K: 7680x4320 as Quad 12G-SDI
  • 音声入出力：24 bit, 48 KHz PCM, もしくは DD+ 入出力 - 16 channel embedded audio 入出力 - Dolby® Digital Plus Input Decoder
  • 寸法：幅43 cm x 高さ13.5 cm x 奥行51.4 cm (幅17” x 高さ5.25” x 奥行20.15”)
  • 重量：16.4 Kg (36 lbs)
  • 温度：動作 0 ~ +40℃, ストレージ -20 ~ +50℃
  • 湿度：5 ~ 95% 非結露
  • 電源：100 ~ 240V, 47 ~ 63Hz, 最大700Wまで自動検出
  • オプション：CV-DP-O-4 (4出力ディスプレイポートモジュール)
VenuePlayer GUIイメージ
