STINGA NGN Monitor (SIGTARNアナライザ)

STINGA NGN Monitor (SIGTARNアナライザ)

IP系 試験・測定・監視・検証機 レガシーネットワーク系 試験・測定・監視・検証機



STINGA NGN Monitorは、SIGTRAN (SCTP, M2PA, M2UA, M3UA, SUA等)、SS7 over IP(MTP, ISUP, BICC, SCCP, TCAP, INAP等)、SIP、SIP-TなどALL IP化に向けた最新のキャリアネットワーク内で使用される各種シグナリングプロトコルやメッセージを通常のWindows PCとNICを利用してモニタ、解析ができるソフトウェアベースのプロトコルアナライザです。また、強力なフィルタ機能とコールトレース機能を備え、各プロトコルやメッセージの様々なパラメータを条件に、ほしい情報のみを的確にキャプチャおよび抽出することができます。さらに、内蔵のCDR機能を使用すると、呼単位で関連するメッセージを管理できます。コストパフォーマンスに優れ、PC1台による単回線のモニタから、プローブ(別売)を利用したマルチプロトコルによる複数回線のモニタまで幅広く様々なシーンでご利用いただけます。
カタログのダウンロード
優れたコストパフォーマンス
SIP, SIP-T, SIGTRAN, SS#7, Diameterなど次世代キャリアネットワークで使用されるほとんどのプロトコルを包括的にサポート。
ラボでのスタンドアローン使用からプローブを利用したネットワーク全体のモニタまで幅広く対応できる拡張性に優れた設計。
CDRビルダーによる強力なコールトレース機能とフィルタリング機能を実装。
Windows PCのみで即使用可能。
姉妹品のSS7oIP SimulatorやSIP Simulatorへも同じユーザーインターフェースでアップグレード可能。
NIC 1ポートを利用した例 NIC 2ポートを利用し、異なるプロトコルによるメッセージを同一画面でキャプチャすることができます。一旦、キャプチャデータを保存したあと、CDRのコールトレース機能で開くと、異なるプロトコルによるメッセージであっても呼毎に関連付けられて表示されます。

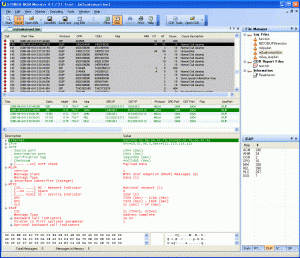

SIGTRAN(M3UA)+ISUPのデコード画面

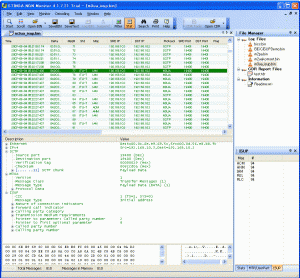

CDRによるコールトレースでの表示

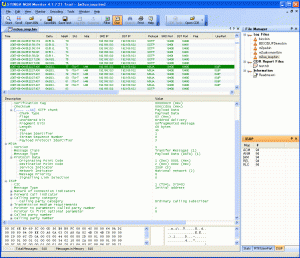

上記例はSIGTRAN(M2UA+ISUP)とSIPの混在例

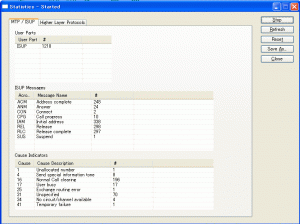

統計情報画

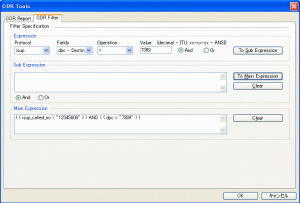

CDRフィルタ設定画面

・Ethernet ・VLAN ・IP ・ICMP
・PPP ・TCP ・UDP ・RUDP
・SCTP ・DNS ・SNMP ・RTP
・STUN ・DIAMETER ・RADIUS ・RTCP
・SDP ・SIP ・Megaco/H.248 ・MGCP
・SIP-T/SIP-I (ITU ISUP, ANSI ISUP, UK ISUP, BICC)
・SIGTRAN (SCTP, M2PA, M2UA, M3UA, SUA, IUA, V5UA, DUA)
・SS7 over IP
・ISUP (ITU, ANSI, UK, Japan/TTC, Chinese, Norwegian, Swedish)
・BICC ・TUP ・SCCP (ITU, ANSI, Japan/TTC)
・IUP(British Telecom TUP)
・SSUTR2/SPIROU (French TUP) ・TCAP (ITU, ANSI)
・INAP (Core INAP, INAP CS1, INAP CS2, Ericsson Core INAP,
Alcatel Core INAP, Siemens INAP: SINAP5 and SINAP7,
Ericsson INAP CS1+, Alcatel INAP CS1+,
British Telecom INAP CS1+, Ericsson Light Weight INAP)
・MAP ・SMS ・CAP
・IS-41/ANSI-41
・T.38
・GTP’ ・GTP-C ・GTP-U
・ALCAP
・H.323 (近日対応)
・RANAP (アドオンライセンスで近日対応)
★他のプロトコル対応のカスタマイズも可能です。ご相談ください。
OS Windows Vista/XP/2003 Server/2000/NT 4.0
CPU Intel Pentium 4 以上を推奨
RAM 2GB以上を推奨
HDD 5~10GBの空き容量を推奨 (*1)
その他 WinPcap 3.1以降が必要 (製品に添付)

NIC (Network Interface Card) × 1

(*1) 本製品のアプリケーションだけで約65MBのHDDを占有します。

キャプチャできるファイルサイズは残りのHDD容量に依存します。
