MAPS™ ED-137エミュレータ

MAPS™ ED-137エミュレータ

IP系 試験・測定・監視・検証機 レガシーネットワーク系 試験・測定・監視・検証機



MAPS™ ED-137エミュレータは、IPネットワークを使用した次世代航空管制網の試験システムです。

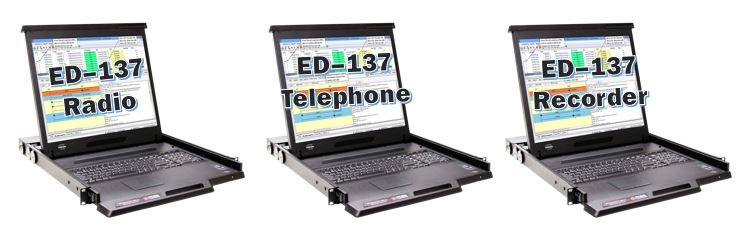

ED137エミュレータは、大きく分けて ED-137 Radio, ED-137 Telephone と ED-137 Recorder の3つのエミュレータより構成されております。

本製品は、ソフトウェア製品で Windows7(64bit版)以降で動作可能です。

(※ MAPS = Message Automation and Protocol Simulation)

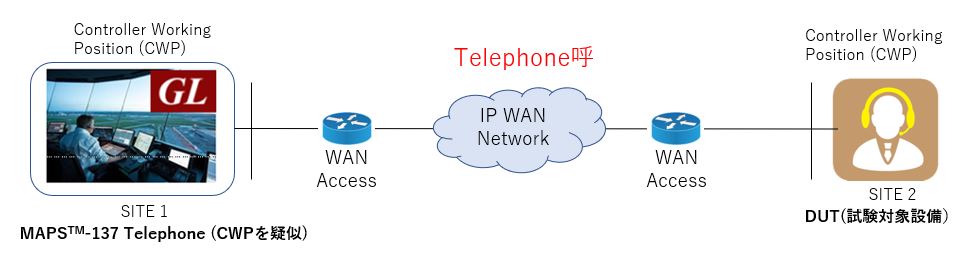

  • CWPのエンドポイントでEC137/2BのTelephoneインターフェースをエミュレート
  • 1セットのMAPSTMで複数のCWPをエミュレート可能
  • シミュレートされた各CWPに固有のIPアドレスの割り振りが可能
  • Call HoldとCall Transferに対応
  • ProxiおよびRegisterサーバーによるユーザー認証に対応
  • SIPリソースコード (4xx, 5xx, 6xx) を通じた呼の拒否が可能
  • G.711 A-law, u-lawおよびG729コーデックに対応
  • 音声の送信と受信(ファイルに録音)およびデジットやトーンの送信と検出、さらにマイクを使用した音声の入力とスピーカーでの再生も可能
  • バルクコール生成機能を使用して、負荷の生成やバックグランド呼の生成が可能

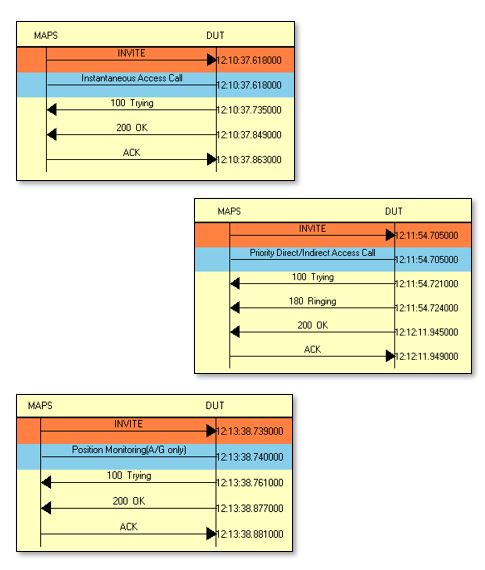

呼のタイプ
  • Instantaneous Access Call
  • Priority DA/IDA Call
  • Routine Tactical DA/IDA CallRoutine Strategic DA/IDA Call
  • Routine General Purpose DA/IDA Call
  • Position Monitoring (A/G および G/G) Call
  • Position Monitoring (A/G のみ) Call
  • Position Monitoring (G/G のみ) Call

  • CWPもしくはGRSでEC137/1BおよびEC137/1CのRadioインターフェースをエミュレート
  • 1セットのMAPSTMで複数のCWPとRadioをユニークなIPアドレスを使用してシミュレート
  • ポータブルで簡単設定、フィールドでの設置、試験、検証時に役立ちます
  • 全てのRadio呼のタイプ、PTTタイプ、SIPヘッダおよび必須/オプションのSDP属性をサポート
  • Linked Session ManagementとWG67 Key-Inイベントパッケージに対応
  • Radio Remote Control Equipment (RRCE)とRadio Remote Controlコマンドの取扱いに対応

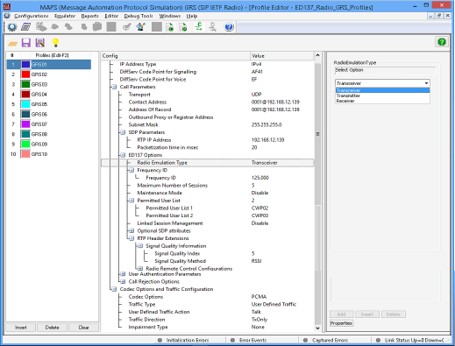

MAPS™ ED-137 Radio エミュレータ Radioプロファイル
  • 各プロファイルはRadioを表しRadioエミュレーションタイプやFrequency-Id 等の固有のパラメータを有します
  • Climax Time Delay, Signal Quality Index, Radio Remote ControlおよびDynamic Delay Compensationの特定のRTPヘッダー拡張機能に対応
  • G711 A-law, G711 u-lawおよびG.729 Codecに対応
  • シグナリングおよびメディアにDSCP (Differentiated Service Code Point)値を適用
  • 音声の送信と受信(ファイルに録音)およびデジットやトーンの送信と検出、さらにマイクを使用した音声の入力とスピーカーでの再生も可能
  • RTPトラフィックに障害(パケットロスや遅延など)の印加が可能

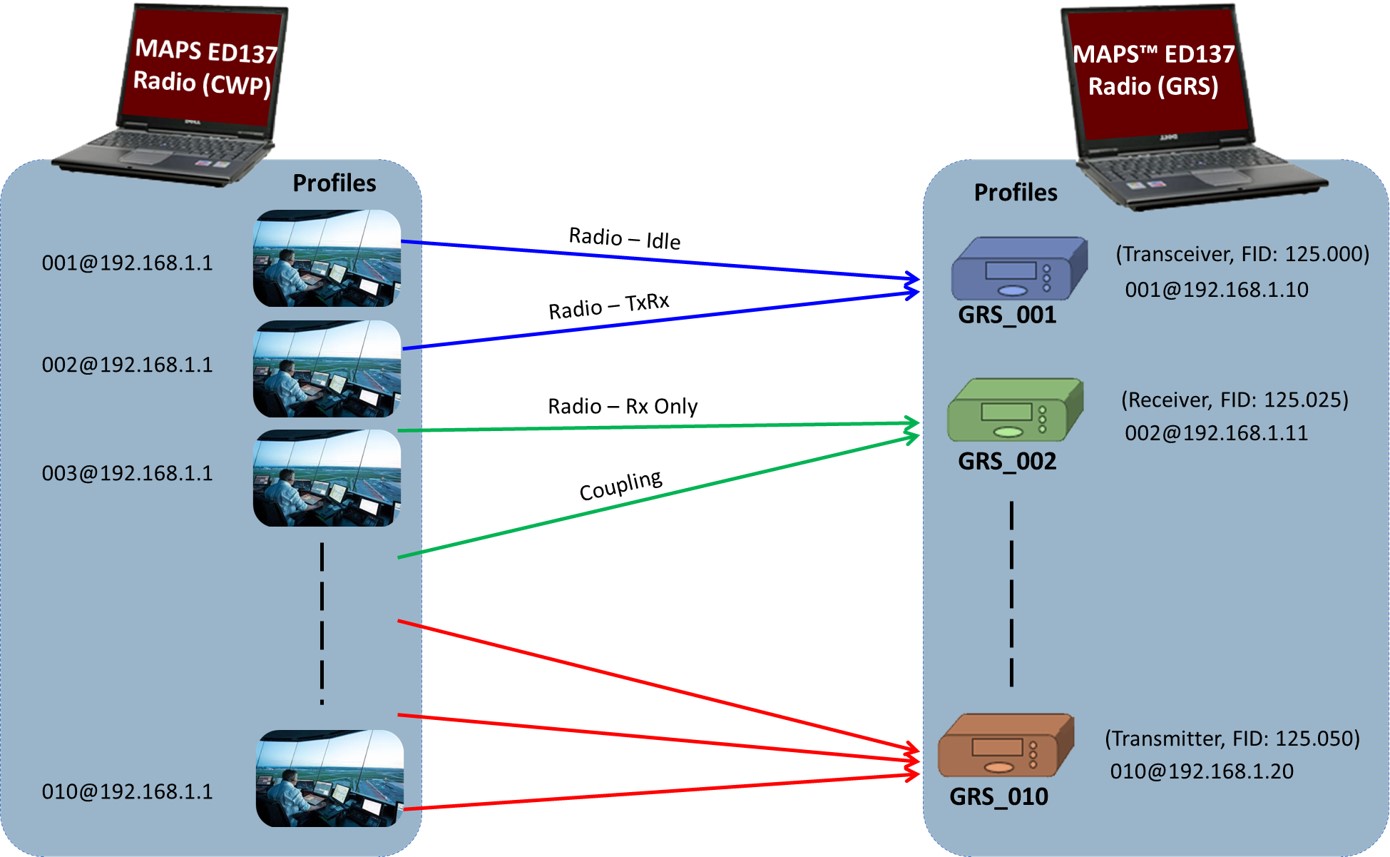

複数制御とRadioシミュレーション

MAPS™ におけるED-137Cで追加された機能
  • Radioレシーバーのマルチキャストオペレーション
  • SELCAL(Selective Calling)用のトーン送出

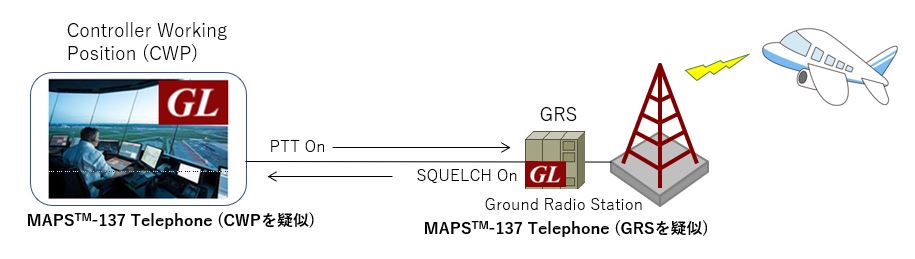

  • VoIPに依存しないPTTキーイングのシミュレーション
  • WG67 KEY-INイベントパッケージに含まれるRadioの周波数(fid)
  • 周波数(fid)が変更されたときGRSでアクティブなセッションを保持する選択
  • テストPTT
  • PTT-id 63をSELCALトーン送信用にリサーブ、PTT-id 60,61,62 をVoIPに依存しないPTTキーイング用にリザーブ
  • Radioバージョンを"radio.02"にアップデート

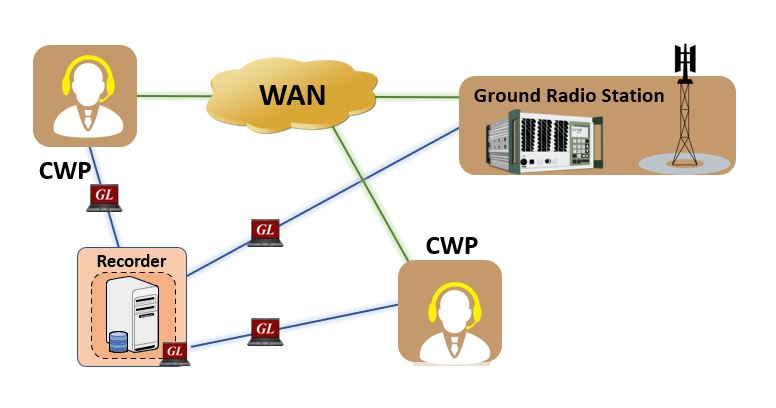

  • CWP, GRSおよびRecorderのエンドポイントでED-137/4B Recorder インターフェースをエミュレート
  • MAPSTM一式で複数のCWPやRadio上にRecorderインターフェースをシミュレート
  • Air to Ground および Ground to Groundの双方にRecorderインターフェースをシミュレート
  • G.711 a-law, u-lawおよび G.729コーデックに対応

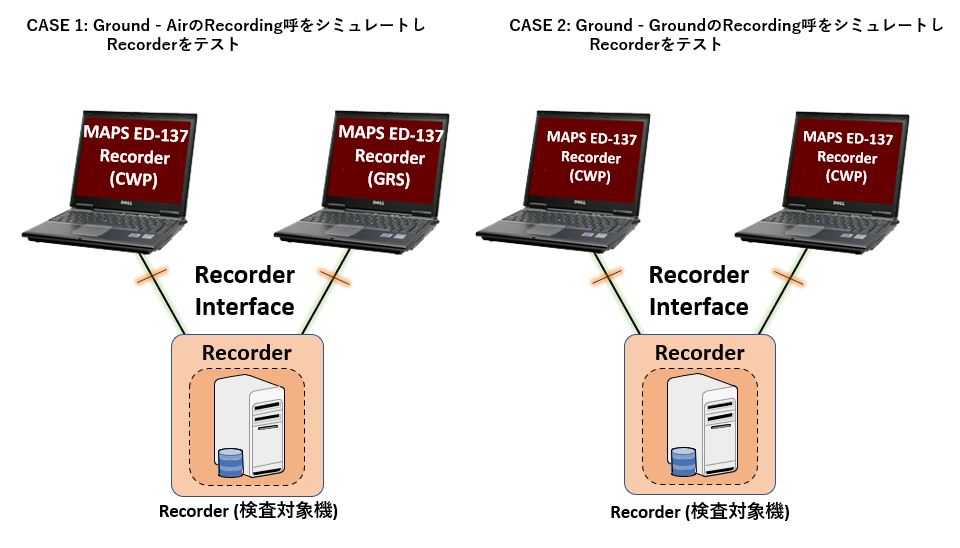

MAPS™ ED-137 Recorder エミュレータ 使用例
